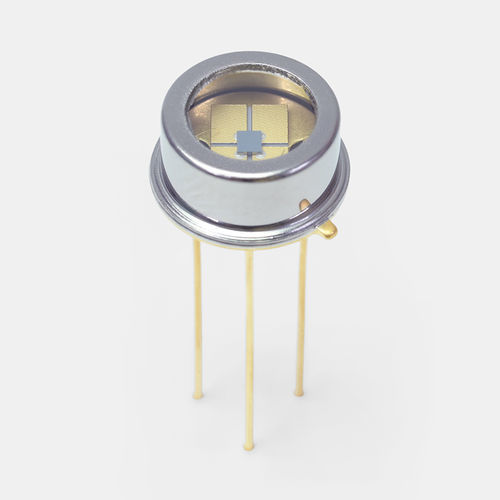

Detector fotovoltaico de infrarrojos P17442-011MS

InAsSb

Descripción general
El P17442-011MS es un detector fotovoltaico infrarrojo InAsSb optimizado para sensibilidad hasta la banda espectral de 5 µm. La alta sensibilidad se consigue mediante un crecimiento cristalino y procesos especializados y una estructura iluminada por detrás, que mejora el coeficiente de sensibilidad con la temperatura frente a los tipos iluminados por delante. El área fotosensible se ha ampliado respecto a las series P16112/P16612 para aumentar la señal de salida. El producto cumple RoHS (sin plomo, mercurio ni cadmio).

Posicionamiento clave
Detector IR de elemento único de alta sensibilidad y alta velocidad (hasta 5 µm). Tipo con área fotosensible ampliada para mayor señal de salida en comparación con series anteriores.

Características

• Alta sensibilidad en la banda IR de onda media
• Respuesta rápida adecuada para detecciones de alta velocidad
• Cumple RoHS (sin plomo, mercurio, cadmio)

Notas importantes del producto

• Estructura iluminada por detrás que mejora el coeficiente de sensibilidad frente a la temperatura.
• Área fotosensible ampliada vs. series P16112/P16612 para mayor señal de salida.
• Construcción respetuosa con el medio ambiente: no contiene plomo, mercurio ni cadmio.

Aspectos espectrales / rendimiento

• Longitud de onda de máxima sensibilidad típica: 4.1 µm
• Longitud de onda de corte típica: 5.3 µm

Especificaciones técnicas

• Número de elementos: 1
• Área fotosensible: 1 × 1 mm
• Encapsulado: Metal
• Categoría de encapsulado: TO-5
• Refrigeración: Sin refrigeración
• Longitud de onda de máxima sensibilidad (típ.): 4.1 µm
• Longitud de onda de corte (típ.): 5.3 µm
• Fotosensibilidad (típ.): 65 mA/W
• Detectividad D* (típ.): 1.0 × 10^9 cm·Hz^1/2/W
• Potencia equivalente de ruido (típ.): 1.0 × 10^-10 W/Hz^1/2
• Tiempo de subida (típ.): 15 ns
• Capacitancia de terminal (típ.): 100 pF
• Condición de medida: Ta = 25 °C, Detectividad D*: λ = λp, fc = 1200 Hz, Δf = 1 Hz
