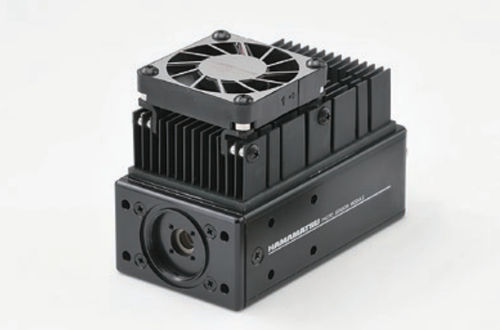

Contador de fotones H16721-50

de impulsosindustrialde alta velocidad

La serie H16721 es un dispositivo de cabezal contador de fotones que contiene un tubo fotomultiplicador de encapsulado metálico con un fotocátodo de GaAsP/GaAs y un refrigerador termoeléctrico. El refrigerador termoeléctrico reduce el ruido térmico generado por el fotocátodo, que también ofrece una alta eficiencia cuántica, lo que permite realizar mediciones con una buena relación S/R incluso con niveles de luz muy bajos. El H16721-50 es sensible en un amplio rango espectral de 380 nm a 900 nm. El tubo fotomultiplicador se mantiene a una temperatura constante controlando la salida de un termistor instalado cerca del tubo fotomultiplicador y regulando la corriente al refrigerador termoeléctrico. Especificaciones - Forma del área del fotocátodo: Redonda - Tamaño del área del fotocátodo : Dia.5 mm - Longitud de onda (corta) : 380 nm - Longitud de onda (larga) : 900 nm - Longitud de onda (pico) : 730 nm - Dimensiones (An x Al x Pr) : 56 mm x 36 mm x 104 mm - Tensión de entrada : +4,5 V a +5,5 V - Tensión de entrada máx. Tensión de entrada : +6 V - Corriente de entrada máx. Corriente de entrada : 50 mA - Sensibilidad de recuento a 500 nm : 2,6 x 105 s-1・pW-1 - Sensibilidad de recuento a 600 nm : 4,5 x 105 s-1・pW-1 - Sensibilidad de recuento a 700 nm: 5,1 x 105 s-1・pW-1 - Sensibilidad de recuento a 800 nm : 4,8 x 105 s-1・pW-1 - Linealidad de recuento : 1,5 x 106 s-1 - Recuento oscuro típico: 125 s-1 - Recuento oscuro máx.: 375 s-1 - Resolución del par de impulsos: 70 ns - Ancho de pulso de salida: 30 ns - Altura de pulso de salida mín.: 3 V - Altura de pulso de salida típica: 3,6 V - Resistencia de carga recomendada : 50 Ω - Lógica de la señal de salida : Lógica positiva - Temperatura ambiente de funcionamiento : +5 ℃ a +35 ℃ - Temperatura de almacenamiento : -20 ℃ a +50 ℃ - Peso : 395 g
