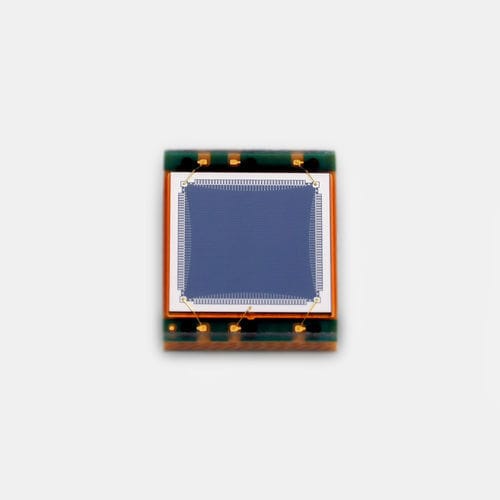

Fotodetector infrarrojo cercano S15534

NIRindustrialrápido

Descripción general
El S15534 es un detector sensible a la posición bidimensional (PSD) de montaje superficial en configuración COB, diseñado para la detección de posición precisa en conjuntos compactos. Es más pequeño que el modelo convencional S5990-01 y mantiene una alta detectabilidad de posición adecuada para aplicaciones industriales y de alineación óptica.

Características clave

• Tipo COB
• Excelente detectabilidad de posición
• Paquete compacto: 7.21 × 5.96 × 1.5t mm
• Compatible con reflujo sin plomo

Especificaciones (tabla)
Área fotosensible: 4 × 4 mm
Paquete: vidrio epoxi
Longitud de onda de máxima sensibilidad (typ.): 980 nm
Fotosensibilidad (typ.): 0.6 A/W
Categoría de paquete: montaje superficial
Rango de respuesta espectral: 380 a 1100 nm
Corriente de oscuridad (máx.): 10 nA
Tiempo de subida (typ.): 1 μs
Capacitancia terminal (typ.): 70 pF
Resistencia entre electrodos (typ.): 7 kΩ
Condición de medida: Typ. Ta=25 ℃, salvo indicación en contrario

Información adicional
La hoja de datos está disponible para este producto. En la documentación del producto se incluyen guías de selección y notas técnicas relacionadas con los PSD y las precauciones de montaje superficial para apoyar la integración.

Especificaciones técnicas

• Área fotosensible: 4 × 4 mm
• Paquete: vidrio epoxi
• Longitud de onda de máxima sensibilidad (typ.): 980 nm
• Fotosensibilidad (typ.): 0.6 A/W
• Categoría de paquete: montaje superficial
• Rango de respuesta espectral: 380 a 1100 nm
• Corriente de oscuridad (máx.): 10 nA
• Tiempo de subida (typ.): 1 μs
• Capacitancia terminal (typ.): 70 pF
• Resistencia entre electrodos (typ.): 7 kΩ
• Condición de medida: Typ. Ta=25 ℃
