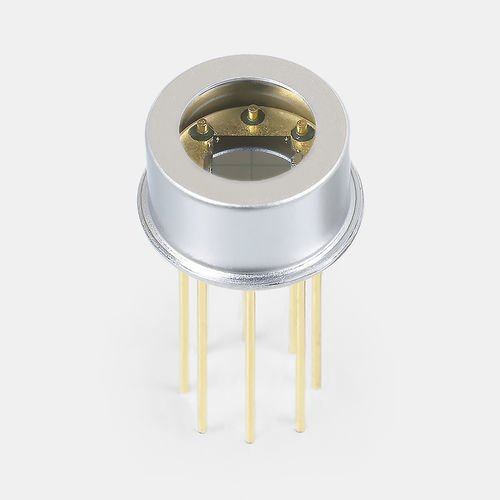

Fotodiodo de cuadrantes S16803

UVsegmentadoPIN

Descripción general
El S16803 es un fotodiodo PIN de silicio (Si) en configuración de cuadrante con un área fotosensible de 4 segmentos dispuestos en matriz 2D. Está diseñado para detección de posición, alineación del eje óptico láser y monitorización fiable de irradiación ultravioleta (UV).

Características

• Elemento en cuadrante (2 × 2) 4 segmentos
• Alta sensibilidad en la región UV
• Diseñado para la monitorización fiable de luz UV
• No utiliza resina que pueda causar emisión de gases

Especificaciones

• Número de elementos: 4 segmentos
• Encapsulado: Metal
• Categoría de encapsulado: TO‑5
• Refrigeración: No refrigerado
• Rango de respuesta espectral: 190–1000 nm
• Longitud de onda de máxima sensibilidad (típ.): 780 nm
• Fotosensibilidad (típ.): 0,125 A/W (condición de medida: λ = 200 nm)
• Corriente de oscuridad (máx.): 500 pA (V_R = 10 V)
• Frecuencia de corte (típ.): 90 MHz (λ = 405 nm, V_R = 10 V)
• Capacitancia terminal (típ.): 10 pF (V_R = 10 V, f = 1 MHz)
• Condición de medida: Typ. Ta = 25 °C, salvo indicación en contrario; valores por elemento

Características técnicas

• Formato del elemento: Cuadrante 2 × 2
• Material del encapsulado: Metal (TO‑5)
• Usos previstos: Detección de posición, alineación láser, monitorización UV
• Condiciones de funcionamiento típicas y referencias de medida indicadas arriba
