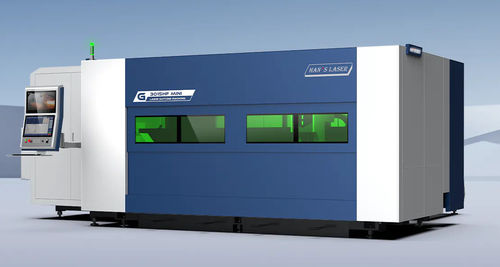

Máquina de corte láser de fibra HF Mini

para acero inoxidablepara aceropara acero al carbono

HF Mini es una máquina de corte láser de fibra de alta potencia para chapas metálicas, disponible en formatos 3015 y 4020 con potencias láser de 6 kW a 40 kW. Está orientada a corte de alta precisión, alta dinámica y alta productividad, con opciones de detección de desviación coaxial y áreas de corte ampliables.

Principales ventajas

• Seguridad láser: máquina completamente cerrada con ventanas de vidrio láser OD 5+ para proteger a los operadores de la radiación láser, reducir ruido y humos de corte y mejorar la seguridad en el área de trabajo.
• Ahorro de espacio ≈25%: diseño compacto e integrado con gabinete eléctrico, fuente láser, neumática, lubricación y motores de la mesa incorporados en el armazón principal para reducir la huella y los costes de envío.
• Unidad individual opcional: mesa de corte 3 × 1,5 m opcional, ampliable a 3 × 9 m / 3 × 13 m / 3 × 16 m para soportar mayores áreas de corte y reducir la inversión inicial (posible reemplazo de plasma).
• Ambiente de trabajo: sistema de aspiración y separación multizona que distribuye el caudal por compartimentos para mejorar la extracción de polvo y reducir el riesgo de contaminación de la cabeza de corte.
• Preparada para ultra-alta potencia: cama de estructura hueca (G3015 HF Mini) diseñada para evitar la deformación térmica con láseres de alta potencia y mantener la productividad.
• Alta capacidad de carga: diseño reforzado de la mesa intercambiable que garantiza calidad de corte consistente y ergonomía en carga/descarga de piezas pequeñas.
• Diseño accesible: terminal de operación ajustable con puerta frontal y amplia puerta corredera lateral para facilitar la carga/descarga y acelerar demostraciones/producciones cortas; corte biselado opcional.
• Alta precisión: componentes de transmisión de alta precisión que proporcionan larga vida útil, precisión dimensional y alto rendimiento dinámico.
• Área de corte ampliada: admite mayores áreas de corte capaces de procesar placas en formato AS (pulgadas).
• Menor consumo de gas: opción de corte con N2 a baja presión que permite velocidades de corte más altas y hasta un 67% de ahorro de gas en procesos por lotes.
• Dispositivo Mix-M (opcional): gabinete mezclador de gases patentado Han's Laser (opcional para ≥20 kW) para corte rápido de acero al carbono de 10–40 mm, mejorando la calidad de sección, reduciendo escoria en esquinas y aumentando la eficiencia y precisión del procesamiento.

Equipamiento opcional

• Cambiador automático de boquillas — cambios rápidos y automáticos sin intervención manual para ahorrar tiempo de operación.
• Monitoreo coaxial — detecta desviaciones de coaxialidad a partir de la información del baño de fusión para ajustes ópticos precisos.
• Soluciones de carga/descarga automatizadas — robots y soluciones de brazo según los requisitos de automatización del cliente.

Características / especificaciones técnicas

• Serie / modelos: HF Mini (G3015 HF Mini, G4020 HF Mini).
• Potencias disponibles: 6 kW / 12 kW / 20 kW / 30 kW / 40 kW.
• Áreas de trabajo: 3015 (aprox. 3100 mm × 1600 mm) y 4020 (aprox. 4100 mm × 2100 mm).
• Velocidad máxima de posicionamiento (X/Y): 169 m/min.
• Aceleración máxima: 1.7 g.
• Precisión de posicionamiento: 0.03 mm.
• Repetibilidad: 0.02 mm.
• Peso máx. por mesa: G3015 — 2150 kg/mesa; G4020 — 3840 kg/mesa.
• Aplicaciones típicas: corte de chapa media y gruesa, sustitución de corte por plasma, fabricación industrial con demanda de productividad y buena calidad de borde.
