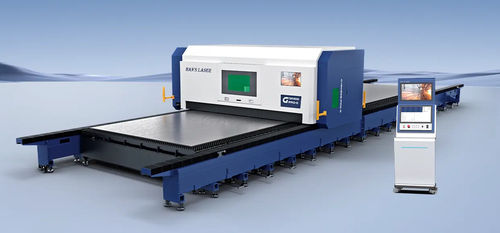

Máquina de corte láser de fibra S PRO- A/G

para acerode chapaCNC

Visión general
La serie S PRO-A / G es una solución de corte por láser de fibra de gran formato con cama de riel lineal segmentada, diseñada para el corte estable de chapas gruesas con láseres de alta potencia (12–60 kW y superiores en formatos ultra grandes). Integra bases de datos de procesos para corte de alta potencia y una construcción modular que facilita transporte y mantenimiento.

Principales características

• Alta fiabilidad y estabilidad: Cama de riel lineal modular y segmentada; diseño separado de cama y mesa para minimizar deformaciones térmicas; estructura compacta para un mantenimiento simplificado y mayor vida útil.
• Alto rendimiento dinámico: Viga de aluminio extruido (para anchos < 4 m) optimizada por análisis de elementos finitos; diseño de cavidad interna que dispersa tensiones; conexión telescópica adaptativa entre viga y palet para estabilidad de corte a largo plazo.
• Seguridad láser: Cubierta del pórtico con ventanas de vidrio láser OD 5+ para proteger a los operarios de la radiación, reducir ruido y humo y mejorar el entorno de trabajo.
• Reducción de costes de envío: Diseño de cama seccionada que permite cargar la cama y la mesa en contenedores estándar por secciones; la cubierta del pórtico y la viga pueden transportarse montadas para agilizar la instalación.
• Mantenimiento sencillo: Mesa de trabajo independiente y soportes de pie separados de la cama para reducir el impacto de la carga de chapas; desmontaje fácil y mantenimiento de bajo coste.
• Formato ultra grande: Adecuada para corte de chapas gruesas y gran formato. Anchuras de trabajo hasta 13 100 mm x 2 600 mm; anchos disponibles: 3 m / 3,5 m / 4 m; longitudes ampliables a 15 m / 26 m / 30 m o más; admite potencia ultraalta >60 kW para industrias pesadas (estructuras metálicas, construcción naval).
• Corte vertical / bisel: Cabezal oscilante con diseño ligero y alta dinámica. Admite algoritmo seguidor de bisel, compensación de herramienta de bisel, corrección de sesgo pendular y detección/reinicio automático del bisel.
• Operación intuitiva: Consola de operador con monitor para supervisión interna en tiempo real y colgante portátil de 32 teclas para comandos rápidos que favorecen la eficiencia de producción.
• Procesado de restos: Solución inteligente basada en inspección visual automatizada para posicionar piezas en restos de chapa; soporta escaneo simultáneo de varias placas y cobertura total de la mesa para optimizar el uso de material.

Opcional
Opciones de cubierta de pórtico estándar o cubierta integral de la máquina disponibles.

Muestras de corte
Imágenes representativas de muestras de corte disponibles (varios ejemplos de chapas gruesas y gran formato).

Datos técnicos (muestras de referencia)
Modelos y datos de muestra (solo de referencia):

G6025S PRO-A / G: Área de trabajo: 6100 mm x 2600 mm
Velocidad máxima de posicionamiento de ejes (X/Y): 80 m/min
Precisión: 0,05 mm/m
Repetibilidad: 0,03 mm/m
Peso máximo por mesa: 7200 kg/mesa

G8025S PRO-A / G: Área de trabajo: 8100 mm x 2600 mm
Velocidad máxima de posicionamiento de ejes (X/Y): 80 m/min
Precisión: 0,05 mm/m
Repetibilidad: 0,03 mm/m
Peso máximo por mesa: 9600 kg/mesa

G13025S PRO-A / G: Área de trabajo: 13100 mm x 2600 mm
Velocidad máxima de posicionamiento de ejes (X/Y): 80 m/min
Precisión: 0,05 mm/m
Repetibilidad: 0,03 mm/m
Peso máximo por mesa: 15600 kg/mesa
Potencia láser disponible: 12 kW / 20 kW / 30 kW / 40 kW / 60 kW

G26025S PRO-A / G: Área de trabajo: 26100 mm x 2600 mm
Velocidad máxima de posicionamiento de ejes (X/Y): 80 m/min
Precisión: 0,05 mm/m
Repetibilidad: 0,03 mm/m
Peso máximo por mesa: 31200 kg/mesa

G30025S PRO-A / G: Área de trabajo: 30100 mm x 2600 mm
Velocidad máxima de posicionamiento de ejes (X/Y): 80 m/min
Precisión: 0,05 mm/m
Repetibilidad: 0,03 mm/m
Peso máximo por mesa: 36000 kg/mesa

Especificaciones técnicas

• Familia de producto: S PRO - A (Straight) / G (Bevel)
• Opciones de área de trabajo: 6100 x 2600 mm; 8100 x 2600 mm; 13100 x 2600 mm; 26100 x 2600 mm; 30100 x 2600 mm
• Velocidad máxima de posicionamiento (X/Y): 80 m/min
• Precisión: 0,05 mm/m
• Repetibilidad: 0,03 mm/m
• Peso máximo por placa: 7 200 kg/mesa hasta 36 000 kg/mesa según modelo
• Potencia láser disponible: 12 kW / 20 kW / 30 kW / 40 kW / 60 kW (admite >60 kW en formatos ultra grandes)
• Viga: Viga de aluminio extruido para anchos inferiores a 4 m con cavidad interna optimizada para dispersión de tensiones
• Cama: Cama modular y segmentada con riel lineal; diseño seccionado para transporte en contenedores
• Pórtico: Cubierta de pórtico con ventanas de vidrio láser OD 5+ para seguridad y reducción de humo/ruido
• Corte biselado: Cabezal oscilante con algoritmos de bisel y funciones de detección/reinicio automático
• Operación: Consola de operador con monitor y colgante portátil de 32 teclas; supervisión interna en tiempo real
• Optimización de material: Inspección visual automatizada para procesamiento de restos y escaneo multi-placa
