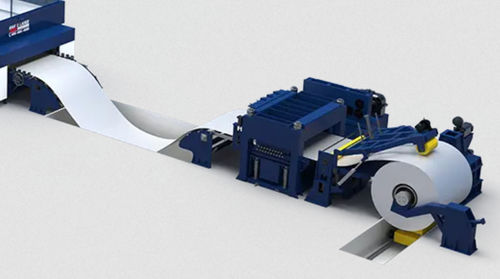

Máquina de corte láser 2D GRC4-1800

láser de fibrapara aceropara acero inoxidable

Visión general
Desbobinado - nivelado - corte láser - troquelado, proceso fluido con un solo clic. El sistema de corte láser alimentado por bobina combina el desenrollado de la bobina y el corte láser de fibra óptica para lograr cortes rápidos en línea, ininterrumpidos y eficientes. Permite producción flexible, mejora la utilización de chapa, sustituye moldes metálicos tradicionales, acorta los ciclos de producción para lotes personalizados pequeños y reduce costes de producción.

Características clave

• Desbobinado de alta eficiencia: Carrete expansible de cuatro mordazas, accionamiento hidráulico, rango de expansión Φ470–520 mm, adecuado para bobinas de 508 mm. Con manguito de goma, expansión hasta 620 mm para bobinas con diámetro interior 610 mm. Dispositivo de freno de disco instalado en el extremo trasero del eje principal para frenado de estacionamiento.
• Nivelado de alta precisión: Niveladora de seis placas con 19 rodillos adecuada para chapas laminadas en frío, en caliente, acero inoxidable, galvanizado y decapado con σs ≤ 780 MPa. Velocidad de nivelado: 0–20 m/min. Precisión de nivelado: espesor 1–1,2 mm ≤ 1,0 mm/m²; espesor 1,2–3,0 mm ≤ 2,5 mm/m².
• Corte síncrono rápido mono/multi-cabezal: Corte bilateral de formas complejas en una sola pasada para reducir tiempo de producción e incrementar productividad. Corte láser dinámico asincrónico con cabezal láser doble capaz de formar piezas complejas de una vez. El software de nesting calcula rutas de procesamiento optimizadas para maximizar el aprovechamiento del material.
• Trituración de recortes: Agiliza el reciclaje de material residual. Mesa de corte tipo oruga equipada con tiras de corte de placa de agujas. Durante el procesamiento, la mesa de corte opera de forma sincronizada y a la misma velocidad que el sistema de alimentación servo del desenrollador. Los recortes triturados se descargan mediante una cinta transportadora y se fragmentan en piezas más pequeñas para facilitar su gestión y aumentar el rendimiento de chatarra.

Configuraciones opcionales

• Descarga automática robotizada: Descarga y paletizado por ventosas robotizadas. El sistema CAM de nesting se integra con el robot, admite enseñanza por software y programación guiada para optimizar la eficiencia de descarga.
• Entrada de tareas por código QR: Inserte rápidamente tareas y pedidos escaneando códigos de barras para ahorrar tiempo de trabajo y aumentar la eficiencia de producción.
• Integración de marcado y corte: Flujo de trabajo singular que combina marcado láser y corte láser; las piezas pueden marcarse tras el corte según la configuración preferida.

Muestras de corte
Se proporcionan ejemplos de muestras de corte y piezas anidadas como referencia (imágenes de muestra disponibles en la página del producto).

Especificaciones

• Modelo: GRC4-1800
• Área de trabajo (L x W): 10000 mm x 1800 mm
• Vel. máxima de posicionamiento (X/Y): 120 m/min
• Precisión (X/Y): ±0.5 mm/m
• Repetibilidad (X/Y): ±0.03 m
• Desbobinado: Carrete expansible de cuatro mordazas, accionamiento hidráulico; expansión Φ470–520 mm (estándar), hasta 620 mm con manguito de goma para bobinas ID 610 mm; freno de disco en el eje trasero para frenado de estacionamiento
• Niveladora: Niveladora de seis placas y 19 rodillos; adecuada para materiales con límite elástico σs ≤ 780 MPa; velocidad de nivelado 0–20 m/min
• Precisión de nivelado por espesor: 1–1,2 mm ≤ 1,0 mm/m²; 1.2–3.0 mm ≤ 2.5 mm/m²
• Capacidades del sistema de corte: corte síncrono mono/multi-cabezal y corte dinámico asincrónico de doble cabeza para formas complejas; software de nesting para optimizar el aprovechamiento del material
• Gestión de recortes: mesa de corte tipo oruga con tiras de placa de agujas y cinta transportadora para evacuación de recortes triturados
