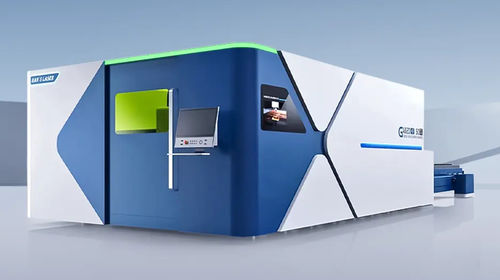

Máquina de corte láser HF 50

para aluminiopara acero inoxidablepara acero al carbono

Descripción general
La serie HF 50 es una máquina de corte por láser que integra sistema de control Rexroth, accionamiento lineal y guías lineales de alta precisión con sistema de medición integrado. La máquina ofrece alta aceleración y precisión, adecuada para corte de alto rendimiento de acero al carbono, acero inoxidable y aluminio.

Alta capacidad de carga para material grueso

• La precisión de elevación sincronizada puede alcanzar ±1%.
• Dos mesas pueden extraerse de la zona de corte simultáneamente.
• Cargar y descargar en una mesa no afecta a la otra.
• Acceso interno para un mantenimiento sencillo; manipulación rápida y segura de las chapas.
• Calidad de corte consistente mientras la mesa alterna está en carga/descarga.

Confiabilidad a largo plazo

• Nueva estructura de bancada hueca para reducir el riesgo de deformación por calor a alta potencia.
• Convoyador opcional integrable en la HF 50.
• Soporta potencia láser hasta 50 kW.
• Diseño con bancada y mesa de trabajo separadas para asegurar estabilidad a largo plazo.

Área de corte mayor
Opciones de área de trabajo ampliadas, incluidas dimensiones compatibles con la norma americana (pulgadas) para el procesamiento de formatos grandes.

Mayor producción de piezas
Nuevo eje Z con accionamiento lineal y lubricación automática. Las guías lineales incorporan sistemas de medición integrados y bloques de ajuste para posicionamientos más rápidos, mayor aceleración, mayor vida útil y mejor precisión de corte.

Diseño dinámico patentado

• Nuevo pórtico flexible con autoajuste.
• Velocidad máxima de posicionamiento de eje hasta 300 m/min.
• Aceleración máxima hasta 5 g.
• Precisión de posicionamiento hasta 0,01 mm.
• Repetibilidad hasta 0,005 mm.

Anti-rasguños
Dispositivo opcional de elevación y ajuste de la chapa que protege la cara inferior de las planchas; facilita la carga y el ajuste y mantiene la calidad de corte, especialmente en acero inoxidable y aluminio.

Menor consumo de gas
El corte con N2 a baja presión reduce el consumo de gas y el tiempo de corte para el mismo lote, logrando hasta un 67% de ahorro de gas en aplicaciones adecuadas.

Dispositivo Mix-M (opcional)
Cabina de mezcla de gas patentada opcional (Mix-M) para máquinas ≥20 kW que permite el corte rápido de acero al carbono de 10–40 mm, reduce la adherencia de escoria en esquinas, mejora el ángulo y la rugosidad y aumenta la eficiencia y la precisión de las piezas.

Opcional y automatización
Diferentes paquetes de automatización disponibles según las necesidades del proyecto; convoyadores y módulos de automatización opcionales para soportar líneas de producción de alta potencia y alto rendimiento.

Datos técnicos (modelos de ejemplo)
Nota: solo de referencia; datos reales según documentación técnica.
Modelo: G3015 HF 50 — Área de trabajo: 3100 mm × 1600 mm — Velocidad de posicionamiento eje (X/Y): 300 m/min — Aceleración máx.: 5 g — Precisión de posicionamiento: 0,01 mm — Repetibilidad: 0,005 mm — Peso máx. de chapa: 2150 kg/mesa
Modelo: G4020 HF 50 — Área de trabajo: 4100 mm × 2100 mm — Velocidad de posicionamiento eje (X/Y): 300 m/min — Aceleración máx.: 5 g — Precisión de posicionamiento: 0,01 mm — Repetibilidad: 0,005 mm — Peso máx. de chapa: 3840 kg/mesa
Modelo: G4025 HF 50 — Área de trabajo: 4100 mm × 2600 mm — Velocidad de posicionamiento eje (X/Y): 300 m/min — Aceleración máx.: 5 g — Precisión de posicionamiento: 0,01 mm — Repetibilidad: 0,005 mm — Peso máx. de chapa: 4680 kg/mesa

Especificaciones técnicas

• Nombre comercial: HF 50 Series
• Sistema de control: Rexroth
• Accionamiento: sistema de accionamiento lineal; guía lineal de alta precisión con sistema de medición integrado
• Velocidad máxima de posicionamiento de ejes: 300 m/min
• Aceleración máxima: 5 g
• Precisión de posicionamiento: 0,01 mm
• Repetibilidad: 0,005 mm
• Áreas de trabajo disponibles (ejemplos): 3100×1600 mm, 4100×2100 mm, 4100×2600 mm
• Peso máximo de chapa (por mesa ejemplos): 2150 kg/mesa, 3840 kg/mesa, 4680 kg/mesa
• Potencia láser soportada: hasta 50 kW
• Opciones: convoyador, armario mezclador Mix-M, dispositivo de elevación/ajuste de placas, soluciones de automatización
• Aplicaciones: corte de alto rendimiento de chapas finas a gruesas en acero al carbono, acero inoxidable y aluminio
