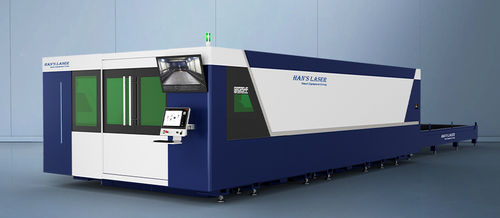

Máquina de corte láser de fibra HF series

para aluminiopara aceropara acero inoxidable

Resumen
Las máquinas de corte láser de fibra de la serie HF de Han's Laser están diseñadas para corte de chapas de alta potencia y procesamiento estable de placas gruesas. Optimizadas para procesos expertos ≥12 kW y escalables hasta 60 kW, ofrecen perforación instantánea y modos de corte limpio y baja presión para mejorar rendimiento y calidad de pieza.

Características clave

• Bastidor semi-hueco: estructura soldada en acero al carbono tratada por recocido, mecanizado y envejecimiento por vibración para minimizar la deformación térmica; protección con ladrillos refractarios para facilidad de mantenimiento.
• Sistema de aspiración multi-zona: distribución zonificada del flujo de extracción para mejorar la evacuación de humos y reducir la contaminación de la cabeza de corte.
• Puente de aluminio extruido con cremallera en Z: puente ligero y rígido con carril protegido y lubricación automática para mantener la precisión y alargar la vida de transmisión.
• Mesas tipo shuttle con doble accionamiento: cadena de alta resistencia que permite retirar dos mesas simultáneamente; carga/descarga sin interrumpir el corte, asegurando procesado estable de materiales gruesos.
• Área de corte ampliada: configuraciones adaptadas a planchas de gran formato (tamaños estándar americanos disponibles) para alta productividad en anidado.
• Banco de corte modular: tarjetas de soporte intercambiables, más altas y densas para resistir el corte de alta potencia y facilitar el mantenimiento y sustitución.
• Dispositivo Mix-M (opcional): gabinete de mezcla de gases con patente para sistemas ≥20 kW, permitiendo corte rápido de 10–40 mm en acero al carbono, mejor acabado de bordes y esquinas y mayor productividad.

Equipamiento y funciones opcionales

• Dispositivo de elevación y ajuste de la chapa: protege la cara inferior y mejora la calidad de corte en inoxidable y aluminio; facilita la carga y la alineación.
• Techo enrollable totalmente cerrado: sistema de techo sellado para protección ambiental del área de corte con apertura/cierre sencillo para mantenimiento.
• Soluciones de automatización: integraciones y soluciones de manipulación de material configurables según los requisitos de producción.

Datos técnicos (tabla resumen)
Modelo | Área de trabajo | Velocidad máx. de posicionamiento de ejes (X/Y) | Aceleración máx. | Repetibilidad | Peso máximo soportado
G3015HF | 3150 mm x 1620 mm | 200 m/min | 2,8 g | 0,02 mm | 2150 kg
G4020HF | 4100 mm x 2100 mm | 200 m/min | 2,8 g | 0,02 mm | 3840 kg
G6025HF | 6200 mm x 2600 mm | 160 m/min | 2,5 g | 0,02 mm | 7200 kg
G8025HF | 8200 mm x 2600 mm | 160 m/min | 2,5 g | 0,02 mm | 9600 kg
G10025HF | 10100 mm x 2600 mm | 140 m/min | 1,5 g | 0,05 mm | 12000 kg
G12025HF | 12100 mm x 2600 mm | 140 m/min | 1,5 g | 0,05 mm | 14100 kg
G12030HF | 12100 mm x 3100 mm | 140 m/min | 1,5 g | 0,05 mm | 16000 kg

Capacidades de procesamiento recomendadas
Formatos de bancada disponibles: 3015 / 4020 / 6025 / 8025 / 10025 / 12025 / 12030. Opciones de potencia láser: 6 kW / 12 kW / 20 kW / 30 kW / 40 kW / 50 kW / 60 kW.

Especificaciones técnicas

• Nombre de la serie: HF Series
• Fabricante / Marca: Han's Laser
• Variantes de modelo disponibles: G3015HF, G4020HF, G6025HF, G8025HF, G10025HF, G12025HF, G12030HF
• Rango de área de trabajo: desde 3150 x 1620 mm hasta 12100 x 3100 mm según modelo
• Velocidad máxima de posicionamiento de ejes: hasta 200 m/min (dependiente del modelo)
• Aceleración máxima: hasta 2,8 g (dependiente del modelo)
• Repetibilidad de posicionamiento: 0,02 mm (algunos modelos grandes 0,05 mm)
• Peso máximo soportado: desde ~2.150 kg hasta 16.000 kg según modelo
• Características estructurales: bancada semi-hueca soldada en acero al carbono con protección de ladrillos refractarios; puente de aluminio extruido; cremallera en Z; guía protegida; lubricación automática
• Diseño de mesa: mesa shuttle con doble accionamiento, banco de corte modular, tarjetas de soporte intercambiables
• Características del proceso: perforación instantánea, corte estable de placas gruesas, modos de corte limpio y baja presión, base de datos de procesos expertos para corte ≥12 kW
• Opciones: gabinete de mezcla de gases Mix-M (para ≥20 kW), dispositivo de elevación/ajuste de placas, techo enrollable totalmente cerrado, diversas soluciones de automatización
