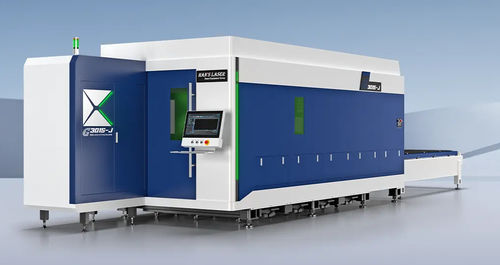

Máquina de corte láser de fibra G3015-J

de chapatrifásicade gran formato

Descripción general
La máquina de corte láser de fibra G3015-J presenta una estructura pórtico con doble accionamiento. La bancada está soldada en acero al carbono y recocida para aliviar tensiones. La viga está fabricada con materiales de alta resistencia tratados térmicamente y mecanizados para garantizar una alta precisión geométrica y estabilidad a largo plazo.

Características clave

• Space Magician 40HQ — Ocupación reducida: Diseño con armario integrado que disminuye el espacio requerido, permite colocación flexible, facilita la instalación y el mantenimiento, y posibilita el envío en un solo contenedor 40HQ para reducir costos logísticos.
• Pequeña huella y alta utilización del espacio: Compatible con disposición en altillo para optimizar el uso del taller.
• Bombeo automático de aceite:
  • Simplifica las tareas de mantenimiento
  • Prolonga la vida útil de la máquina
  • Mantiene la precisión de corte
• Aire acondicionado industrial integrado en el armario:
  • Reduce el riesgo de fallos eléctricos
  • Garantiza seguridad en turnos largos de trabajo
• Estructura rígida y estable:
  • Bancada recocida para eliminar tensiones y garantizar estabilidad
  • Bancada hueca para reducir efectos térmicos
• Sistema desarrollado internamente:
  • Funciones específicas para el cliente personalizables
  • Asistencia remota para resolución de problemas
  • Actualizaciones de software que añaden funciones sin reemplazar hardware
• Área de corte ampliada: Superficie aumentada para aceptar chapas en formato inch.
• Versión de carga simplificada: Compatible con equipos de carga simplificados para reducir mano de obra y acortar tiempos de carga.

Capacidad de corte
Diseñada para áreas de corte grandes y una variedad de materiales en hoja. Opciones de potencia de 2 kW a 20 kW que se adaptan a distintos grosores y requisitos de corte para obtener cortes eficientes y de alta calidad.

Datos técnicos de ejemplo
Potencia fuente láser: 2 kW–20 kW (opcional)
Área de trabajo: 3100 mm × 1550 mm (60" × 122")
Precisión de posicionamiento (X/Y): ± 0,05 mm
Repetibilidad (X/Y): ± 0,03 mm
Velocidad máxima de posicionamiento (X/Y): 120 m/min
Aceleración máxima (X/Y): 2,0 G
Requisitos eléctricos: 3phase / 380V / 60Hz
Dimensiones (L×A×H): 9000 mm × 2300 mm × 2200 mm

Características / Especificaciones técnicas

• Modelo: G3015-J
• Serie: G-J Series
• Potencia fuente láser: 2 kW–20 kW (opcional)
• Área de trabajo: 3100 mm × 1550 mm (60" × 122")
• Precisión de posicionamiento (X/Y): ± 0,05 mm
• Repetibilidad (X/Y): ± 0,03 mm
• Velocidad máxima de posicionamiento (X/Y): 120 m/min
• Aceleración máxima (X/Y): 2,0 G
• Requisitos eléctricos: 3phase / 380V / 60Hz
• Dimensiones totales (L×A×H): 9000 mm × 2300 mm × 2200 mm
• Diseño: Estructura pórtico de doble accionamiento; bancada soldada y recocida en acero al carbono; viga de alta resistencia tratada térmicamente; bancada hueca para reducir efectos térmicos
• Opciones/diseños clave: Bancada de intercambio doble, armario integrado con aire acondicionado industrial, bombeo automático de aceite, compatibilidad con disposición en altillo, opción de carga simplificada
