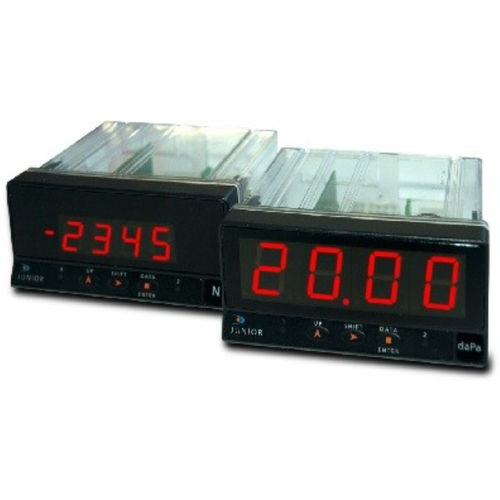

Panel de información para uso en interiores y exteriores JUNIOR-P/JR20-P

Presentación
El indicador de proceso JUNIOR-P / JR20-P es un conjunto electrónico compuesto por una placa principal y un módulo de visualización con teclado, suministrado en una caja lista para montaje en panel. Está diseñado para el control de procesos industriales y ofrece varios tipos de entradas y opciones (relevadores, alimentación para transmisores, programación por teclado o aprendizaje de señal).

Funciones principales

• Pantalla de 4 dígitos con 1 punto decimal.
• Teclado de 3 teclas para programación local.
• Posibilidad de adquisición directa de la señal mediante aprendizaje.
• Alimentación dedicada 24 Vcc para alimentar transmisores.
• Opción relé: 2 umbrales por relé SPDT 8 A con bornes desmontables accesibles por la parte trasera.

Entradas compatibles

• Proceso (señales analógicas): ±10 V, ±20 mA.
• Temperatura: Pt100, Pt1000, termopares tipos J, K, T y N.
• Potenciómetro: de 100 Ω a 100 kΩ.
• Resistencia: rangos 999.9 Ω, 9999 Ω y 50.00 kΩ.

Visualización y variantes

• JR-P: altura de dígitos 14 mm, rango de visualización -9999 a 9999. LED de signo separado.
• JR20-P: altura de dígitos 20 mm, rango de visualización -1999 a 9999. Mayor distancia de lectura; LED de signo integrado en el 4º dígito.

Aplicación
Equipo adecuado para el control y la visualización de variables de proceso y temperatura en entornos industriales, con posibilidad de alimentar e interconectar transmisores 24 Vcc.

Especificaciones / Datos técnicos

• Modelos: JR-P, JR20-P
• Entradas de proceso: ±10 V, ±20 mA
• Entradas de temperatura: Pt100, Pt1000, termopares J, K, T, N
• Entrada de potenciómetro: 100 Ω ÷ 100 kΩ
• Entradas de resistencia: 999.9 Ω, 9999 Ω, 50.00 kΩ
• Alimentación: universal (CA/CC)
• Alimentación 24 Vcc disponible para alimentar transmisores
• Pantalla: 4 dígitos + 1 punto decimal
• JR-P: dígitos 14 mm, visualización -9999 ÷ 9999
• JR20-P: dígitos 20 mm, visualización -1999 ÷ 9999, LED de signo integrado
• Programación: teclado de 3 teclas o aprendizaje automático de la señal
• Opción relé: 2 umbrales por relé SPDT 8 A, bornes desmontables posteriores
• Montaje: caja para panel (lista para montar)
