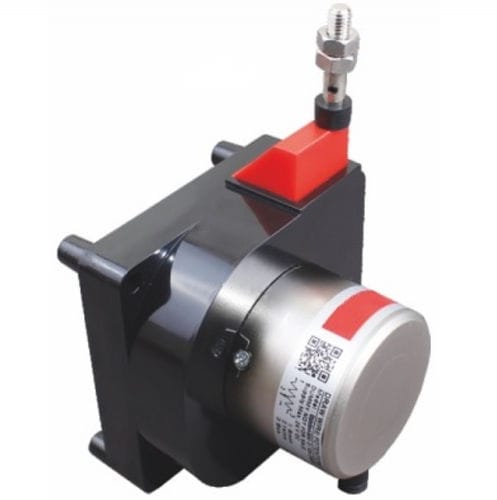

Encoder de cable potenciométrico LCS01

4-20 mAcon salidas de tensiónanalógico

Presentación
Sensor lineal de desplazamiento por cable LCS01 que utiliza tecnología potenciométrica (variación de la resistencia) para medir la carrera del cable y proporcionar una señal analógica proporcional. Diseñado para aplicaciones industriales con larga vida mecánica.

Características principales

• Tecnología: Potenciómetro (tipo resistivo)
• Rangos de medida: 500, 900, 1800 o 3600 mm
• Linealidad: 0,5 %, 0,1 %, 0,05 % de la PE según la carrera
• Salidas: resistiva, 0-10 V, 4-20 mA (con acondicionador integrado)
• Montaje: simple

Datos eléctricos y mecánicos

• Tensión de alimentación: 13-30 Vcc (24 Vcc máx. para la salida de tensión)
• Conexiones eléctricas: salida por cable (2,5 m estándar)
• Material de la carcasa: Aluminio / Acero / ABS
• Índice de protección: IP54
• Temperatura de funcionamiento: -20 a 80 °C
• Temperatura de almacenamiento: -30 a 90 °C

Opciones

• Opcional: suministro con certificado de calibración COFRAC, equivalente COFRAC o trazable a COFRAC

Características / especificaciones técnicas

• Modelo: LCS01
• Tecnología: Potenciométrica (divisor de tensión)
• Rangos de medida: 500 mm, 900 mm, 1800 mm, 3600 mm
• Linealidad: 0,5 % / 0,1 % / 0,05 % de la PE según la carrera
• Tipo de salida: Resistiva; 0-10 V; 4-20 mA
• Alimentación: 13-30 Vcc (24 Vcc máx. para la salida de tensión)
• Conexión: cable de salida 2,5 m (estándar)
• Carcasa: Aluminio / Acero / ABS
• Índice IP: IP54
• Temperatura de funcionamiento: -20 a 80 °C
• Temperatura de almacenamiento: -30 a 90 °C
• Montaje: simple
• Vida mecánica: alta
