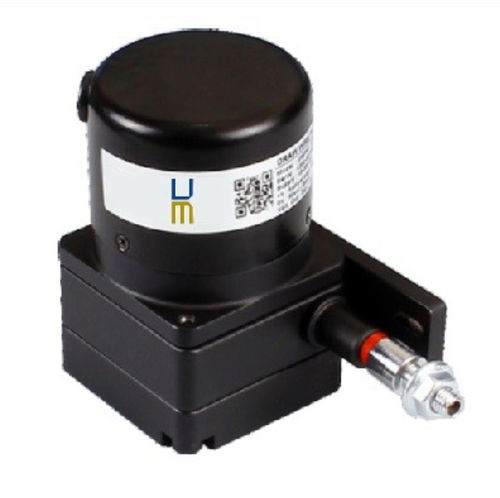

Encoder de cable incremental LCS06

ópticoLine Drivercon salida digital

Presentación
Codificador por cable para medición de desplazamiento LCS06. Diseñado para medir el recorrido del cable con una salida incremental óptica adecuada para sistemas industriales.

Resumen

• Tecnología: Codificador incremental / Óptico
• Rango de medida: 100…1200 mm
• Resolución: 50 µm, 25 µm; variantes indicadas 0,1 mm/ppr – 0,2 mm/ppr
• Salidas: TTL, HTL, Push-pull (A, B, Z o A/, A, B/, B, Z/, Z)
• Índice de protección: IP54

Descripción detallada
El LCS06 es un codificador por cable destinado a la medición de desplazamiento lineal. Utiliza tecnología de codificador incremental (óptico) para medir el recorrido del cable y proporcionar señales Push-pull, driver de línea TTL o driver de línea HTL. Este sensor está diseñado para una larga vida mecánica e integra en numerosas aplicaciones industriales y de construcción de maquinaria. El sensor requiere acondicionamiento/procesamiento de la señal para lectura y visualización mediante sistemas de medida o software apropiados (visualizador, transmisor, etc.).

Características técnicas / especificaciones

• Referencia / modelo: LCS06
• Tecnología: Codificador incremental (óptico)
• Rango de medida: 100…1200 mm
• Resolución (indicada): incremental con 50 µm y 25 µm
• Otra mención de resolución: 0,1 mm/ppr – 0,2 mm/ppr
• Señal de salida: A, B, Z o A/, A, B/, B, Z/, Z
• Tipo de señal: Push-pull, driver de línea TTL o driver de línea HTL
• Tensión de alimentación: 8–24 VCC, 5 VCC o 5–30 VCC (variantes)
• Consumo: < 40 mA (24 VCC)
• Conexiones eléctricas: salida por cable (2,5 m estándar)
• Velocidad máxima de uso: 0,5 m/s
• Índice de protección: IP54
• Material de la carcasa: Aluminio
• Masa: < 500 g
• Temperatura de funcionamiento: -20 a 80 °C
• Temperatura de almacenamiento: -30 a 90 °C
• Vida útil: larga vida mecánica (mención genérica)
