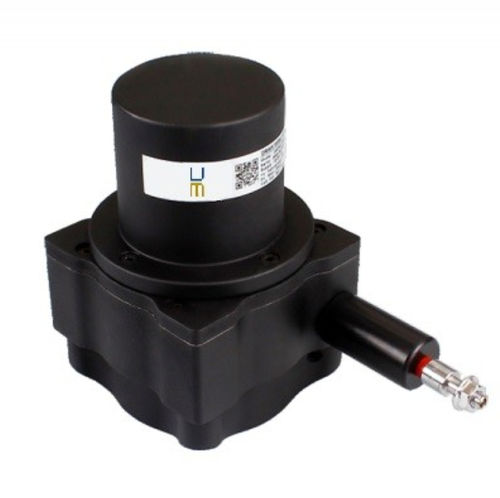

Encoder de cable incremental LCS07

ópticocon transmisor5 V CC

Presentación
Codificador de posición por cable LCS07. El LCS07 utiliza la tecnología de codificador incremental (óptico) para medir el recorrido del cable y proporcionar señales de posición. Este sensor está diseñado para una larga vida mecánica e integra en numerosas aplicaciones industriales y de construcción de maquinaria.

Principales características

• Tecnología: codificador incremental / óptico
• Rangos de medida: 1250…3300 mm
• Resoluciones indicadas: incremental con resolución 50 µm y 25 µm; indicaciones de resolución 0,1 mm/ppr – 0,2 mm/ppr
• Fácil montaje
• Buena protección mecánica (alto grado IP)

Salidas y señales

• Señal de salida: A, B, Z o A/, A, B/, B, Z/, Z
• Tipo de señal: Push-pull, TTL Line driver o HTL Line driver

Alimentación y consumo

• Tensión de alimentación: 8 – 24 Vcc, 5 Vcc o 5 – 30 Vcc
• Consumo: < 40 mA (24 Vcc)
• Conexiones eléctricas: salida por cable (2,5 m estándar)

Rendimiento mecánico y ambiental

• Velocidad máxima: 2 m/s
• Grado de protección: IP65
• Material de la carcasa: aluminio
• Masa: < 1300 g
• Temperatura de funcionamiento: -20 a 80 °C
• Temperatura de almacenamiento: 30 a 90 °C

Aplicaciones

• Medición de desplazamiento/posición para la industria y la construcción de máquinas

Características / especificaciones técnicas

• Referencia de modelo: LCS07
• Tecnología: codificador incremental, óptico
• Resolución: 50 µm y 25 µm indicados; 0,1 mm/ppr – 0,2 mm/ppr (menciones presentes)
• Rangos de medida: 1250…3300 mm
• Salida: A, B, Z (o versiones complementarias A/, B/, Z/)
• Tipo de salida: Push-pull, TTL Line driver, HTL Line driver
• Tensión de alimentación: 8–24 Vcc, 5 Vcc o 5–30 Vcc
• Consumo: < 40 mA (a 24 Vcc)
• Conexión: cable de salida 2,5 m (estándar)
• Velocidad máxima: 2 m/s
• Grado IP: IP65
• Carcasa: aluminio
• Masa: < 1300 g
• Temperatura de funcionamiento: -20 a 80 °C
• Temperatura de almacenamiento: 30 a 90 °C
