Encoder de cable incremental LCS08
ópticocon salida digitalhilos desnudos

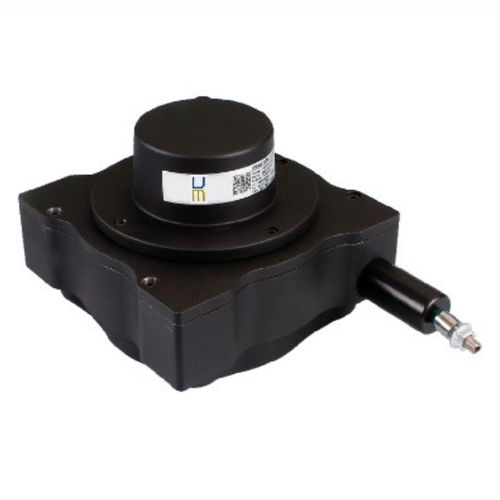

Encoder de cable incremental - LCS08 - Instrumentys - óptico / con salida digital / hilos desnudos
Encoder de cable incremental - LCS08 - Instrumentys - óptico / con salida digital / hilos desnudos
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Instrumentys

Características

Tipo
incremental
Tecnología
óptico
Señal de salida
con salida digital
Conexión eléctrica
hilos desnudos
Tensión de alimentación
24 Vcc, 5 V CC, DC
Material
de aluminio
Nivel de protección
IP65
Aplicaciones
para la industria
Otras características
de alta resolución
Largo

Mín.: 3.500 mm
(137,795 in)

Máx.: 8.250 mm
(324,803 in)

Resolución

Mín.: 0,03 mm
(0 in)

Máx.: 0,2 mm
(0,01 in)

Velocidad de los codificadores lineales

Mín.: 0 m/s
(0 ft/s)

Máx.: 1 m/s
(3,28 ft/s)

Temperatura de proceso

Mín.: -20 °C
(-4 °F)

Máx.: 80 °C
(176 °F)

Descripción

Presentación
El LCS08 es un sensor de posición por cable que utiliza tecnología de codificador incremental (óptico) para medir la carrera del cable y proporcionar una señal compatible Push-pull, TTL o HTL. Está diseñado para aplicaciones industriales y máquinas-herramienta, con larga vida mecánica y montaje sencillo.

Características principales
  • Tecnología: Codificador incremental (óptico)
  • Rango de medida: 3500…8250 mm
  • Resoluciones disponibles: 50 µm y 25 µm; opciones también expresadas como 0,1 mm/ppr – 0,2 mm/ppr según configuración
  • Señal de salida: ABZ (A,B,Z) o A/,A, B/,B, Z/,Z
  • Tipo de señal: Push-pull, TTL Line driver o HTL Line driver
  • Tensión de alimentación: 8 – 24 Vcc, 5 Vcc o 5 – 30 Vcc (según versión)
  • Consumo: < 40 mA (a 24 Vcc)
  • Conexiones eléctricas: salida por cable (2,5 m estándar)
  • Velocidad máxima de medida: 1 m/s
  • Índice de protección: IP65
  • Material de la carcasa: Aluminio
  • Masa: < 2200 g
  • Temperatura de funcionamiento: -20 a 80 °C
  • Temperatura de almacenamiento: -30 a 90 °C
  • Montaje: sencillo

Usos y ventajas
  • Medición de posición y desplazamiento con interfaz de codificador incremental para integración en PLCs y sistemas de adquisición de datos.
  • Salida estandarizada (Push-pull/TTL/HTL) que facilita la interconexión con electrónica de medida y visualizadores.
  • Diseño robusto adecuado para entornos industriales (IP65, carcasa de aluminio).

Especificaciones técnicas
  • Modelo: LCS08
  • Tecnología: Óptica, codificador incremental
  • Rango de medida: 3500…8250 mm
  • Resolución: 50 µm / 25 µm (o 0,1 mm/ppr – 0,2 mm/ppr según configuración)
  • Salidas: A, B, Z (o A/,A, B/,B, Z/,Z)
  • Tipo de salida: Push-pull, TTL Line driver, HTL Line driver
  • Alimentación: 8–24 Vcc; 5 Vcc; o 5–30 Vcc
  • Consumo: < 40 mA (a 24 Vcc)
  • Longitud de cable estándar: 2,5 m
  • Velocidad máxima: 1 m/s
  • Protección: IP65
  • Carcasa: Aluminio
  • Masa: < 2200 g
  • Temperatura funcionamiento: -20 a 80 °C
  • Temperatura almacenamiento: -30 a 90 °C
