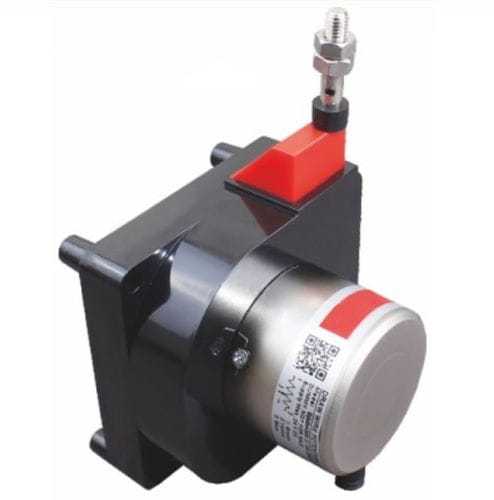

Encoder de cable incremental LCS02

ópticocon salida digitalde plástico

Resumen
Sensor de posición por cable de tipo codificador incremental óptico, diseñado para grandes recorridos y medida incremental precisa. Salidas: Push-pull, TTL line driver o HTL line driver.

Características principales

• Tecnología: Codificador incremental óptico
• Rango de medida: 500, 1000, 1500, 2500, 3000, 3500, 3600 mm
• Resolución: incremental 50 µm o 25 µm
• Salida: TTL o HTL line driver; señales A, B, Z (A/,A, B/,B, Z/,Z)
• Fácil montaje

Descripción
El LCS02 es un sensor de posición por cable que utiliza medición incremental óptica para registrar el recorrido del cable y emitir una señal digital de codificador. El sensor ofrece larga vida mecánica y es adecuado para diversas aplicaciones industriales.

Características / Especificaciones técnicas

• Tecnología: Codificador incremental óptico
• Rangos de medida: 500 a 3600 mm (versiones disponibles: 500, 1000, 1500, 2500, 3000, 3500, 3600 mm)
• Resolución: 50 µm o 25 µm (incremental); indicaciones complementarias: 0,1 mm/ppr – 0,2 mm/ppr
• Señales de salida: A, B, Z (o A/,A, B/,B, Z/,Z)
• Tipos de señal: Push-pull, TTL line driver, HTL line driver
• Tensión de alimentación: 8–24 VCC, 5 VCC o 5–30 VCC
• Consumo: <40 mA (a 24 VCC)
• Conexión eléctrica: cable de salida (2,5 m estándar)
• Grado de protección: IP54
• Carcasa: Aluminio / Acero / Plástico ABS
• Temperatura de funcionamiento: -20 a 80 °C
• Temperatura de almacenamiento: -30 a 90 °C
• Vida mecánica: larga vida mecánica
• Opciones: pantalla, transmisor, calibración (certificado COFRAC o equivalente)

Opciones y accesorios

• Módulos de pantalla integrados
• Transmisores analógicos o digitales
• Longitudes de cable y tipos de conectores personalizados
• Certificado de calibración (COFRAC o equivalente)

Aplicaciones

• Medición de posición lineal en máquinas y líneas de producción
• Actuadores y cilindros hidráulicos/neumáticos
• Transportadores y sistemas de manipulación
• Bancos de prueba y equipos de medida
