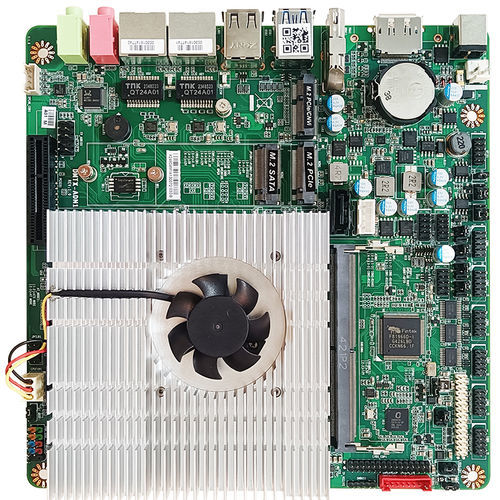

Placa madre mini-ITX DMTX-ADN1

embarcadaIntel® Processor N97Intel®

Descripción general
La DMTX-ADN1 es una placa base industrial Mini-ITX con Intel® Processor N97 (Alder Lake‑N) SoC integrado. Está diseñada para aplicaciones embebidas compactas y de baja potencia que requieren múltiples salidas de vídeo y opciones de expansión flexibles. La placa admite entrada DC 12~19V y soporta memoria DDR5 SO-DIMM y diversas interfaces de almacenamiento y conectividad.

Características principales

• Soporte DDR5 4800MT/s SO-DIMM, hasta 32 GB
• Salidas de pantalla: DP 1.2, HDMI 2.0, LVDS y eDP (soporta hasta 3 pantallas)
• Doble Ethernet Gigabit (Realtek® RTL8111H) para comunicaciones fiables
• Expansión flexible: M.2 (M-Key/E-Key), interfaces PCIe Gen3 y soporte SATA III
• Conectividad completa: USB 3.2 Gen1, USB 2.0, hasta 6 conectores USB internos y múltiples puertos COM
• Opciones de seguridad integradas: Intel® PTT (fTPM) y TPM 2.0 opcional (dTPM)
• Entrada de alimentación de amplio rango (12~19V) y modos de alimentación AT/ATX seleccionables

Especificaciones técnicas

• Factor de forma MB: Mini-ITX (170 x 170 mm)
• CPU: Intel® Processor N97 integrado (Alder Lake‑N, TDP 12W)
• Chipset: Intel® SoC
• Memoria: 1 x DDR5 4800MT/s SO-DIMM, canal único, hasta 32 GB
• BIOS: AMI Flash ROM
• Wake on LAN: Sí
• Watchdog Timer: 255 niveles
• Seguridad: Intel® PTT (fTPM integrado) & TPM 2.0 (dTPM opcional)
• Batería RTC: Batería de litio
• Sistemas operativos: Windows® 11 (64-bit), Windows® 10 (64-bit), Linux
• Requisito de alimentación: DC-in 12~19V
• Modo de encendido: AT / ATX (por defecto)
• Conector de alimentación: Conector DC y header interno 2 pines
• GPU: Intel® HD Graphics (memoria compartida)
• LVDS: 1 x LVDS de 24 bits doble canal (máx. 1920 x 1200 @60Hz)
• eDP: 1 x eDP 1.2 (máx. 1920 x 1080 @60Hz)
• DP: 1 x DP 1.2 (máx. 4096 x 2160 @60Hz)
• HDMI: 1 x HDMI® 2.0 (máx. 4096 x 2160 @60Hz)
• VGA: 1 x VGA (máx. 2560 x 1600 @60Hz)
• Pantalla múltiple: Soporta hasta 3 pantallas
• Códec de audio: Realtek ALC897; 1 x conector combo audio (Line-Out / Mic-In); Amplificador: 3W
• Ethernet: 2 x RJ45 (Realtek® RTL8111H GbE)
• USB: 2 x USB 2.0; 2 x USB 3.2 Gen1; header interno para 6 x USB 2.0
• Serie (COM): Headers internos para 2 x RS-232/485 y 4 x RS-232 (soporte 5/12V TTL)
• E/S internas: GPIO 8-bit (5V); SMBus; 1 x conector ventilador CPU 4-pin (Smart FAN)
• Panel frontal: LED actividad HDD; LED de alimentación; Encendido/Apagado; Reset
• Adicional: Intrusión chasis; Selección modo AT/ATX
• Almacenamiento (SATA): 1 x SATA III (co-lay M-Key 2242 opcional); 1 x conector alimentación SATA
• Expansión (M.2): 1 x M-Key 2242/2280 (PCIe Gen3 x2); 1 x M-Key 2242 (SATA III); 1 x E-Key 2230 (USB2.0 / PCIe Gen3 x1) compatible con CNVi
• PCIe: 1 x PCIe (Gen3 x4, interfaz PCIe x1)
• Shock: 15G, 11ms
• Vibración: 1 Grms / 5~500Hz (operación)
• Temperatura de funcionamiento: 0°C ~ 60°C (32°F ~ 140°F)
• Temperatura de almacenamiento: -20°C ~ 70°C (-4°F ~ 158°F)
• Humedad de operación: 10 ~ 90% HR, sin condensación
• Certificaciones: CE / FCC Clase A; LVD
• Declaración ESG: China RoHS; EU RoHS; REACH (opcional)
