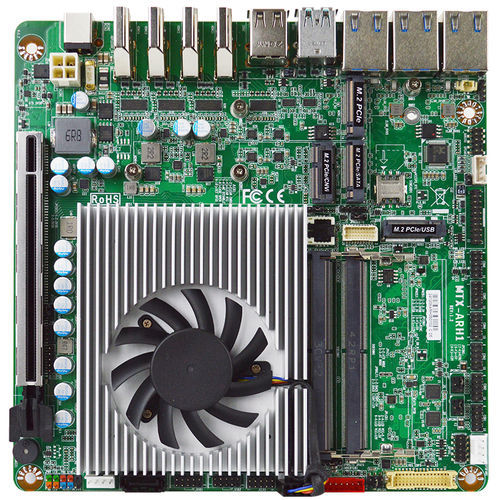

Placa madre mini-ITX MTX-ARH1 series

Intel® Core™ UltraIntel®DDR5 SDRAM

Resumen

La MTX-ARH1 es una placa base industrial Thin Mini-ITX de Jetway diseñada para aplicaciones embebidas e industriales. Integra SoC móviles Intel® Core™ Ultra en placa y ofrece amplias opciones de E/S, pantalla y expansión para controladores, HMIs y soluciones edge.

Características principales

• Formato Thin Mini-ITX con Intel® Core™ Ultra 5 / Core™ Ultra 7 onboard (225H / 255H, TDP 28W).
• Memoria: 2 × DDR5 6400MT/s SO-DIMM, dual-channel, hasta 96GB.
• Multidisplay: 1 × LVDS/eDP y 4 × HDMI® 2.1 (hasta 4 pantallas; soporte 8K condicional).
• Red: 3 puertos RJ45 2.5GbE para LAN de alto rendimiento.
• Almacenamiento y expansión: varias ranuras M.2 (M-Key 2242, M-Key 2242/2280), 1 × SATAIII y PCIe x8 (Gen5) para tarjetas adicionales.
• Alimentación industrial: entrada DC amplio rango 12–36V, modo AT/ATX seleccionable.

Especificaciones técnicas

• Factor de forma: Thin Mini-ITX (170 × 170 mm).
• CPU: Intel® Core™ Ultra 7 255H e Intel® Core™ Ultra 5 225H onboard (Arrow Lake-H, opciones TDP 28W).
• Chipset: Intel® SoC. BIOS: UEFI.
• Memoria: 2 × DDR5 6400MT/s SO-DIMM, hasta 96GB.
• Seguridad: TPM 2.0 (dTPM opcional) / Intel® PTT (fTPM) opcional.
• Alimentación: DC-in 12–36V, conector DC y conector de alimentación SATA interno; Power On Mode: AT/ATX (por defecto).
• Entorno: funcionamiento -20°C a 60°C; almacenamiento -20°C a 85°C; choque 15G, vibración 1 Grms; certificaciones CE / FCC Clase A; declaraciones RoHS.

Interfaces y expansión

• Pantalla: 1 × LVDS dual-channel 24-bit (hasta 1920×1200@60Hz), eDP co-layout, 4 × HDMI® 2.1 (hasta 3840×2160@60Hz, 8K condicional).
• GPU: Intel® Arc™ Graphics integrado.
• LAN: 1 × Intel® I226-LM 2.5GbE, 2 × Intel® I226-V 2.5GbE (total 3 × 2.5GbE).
• USB: 2 × USB 3.2 Gen2 (10Gbps), 2 × USB 2.0; encabezados internos para puertos adicionales.
• Serie: encabezados internos para 4 × RS-232 y 2 × RS-232/422/485.
• M.2 y expansión: M-Key 2242 (PCIe 4.0 x4 NVMe), M-Key 2242/2280 (PCIe 4.0 x4 / SATAIII), B-Key 3042/3052 (4G/5G), E-Key 2230 (CNVi), 1 × PCIe x8 (Gen5).
• Almacenamiento: 1 × SATAIII, soporte RAID 0/1, ranura Nano SIM.
• Audio y E/S: códec Realtek, encabezado interno Line-Out/MIC-In, amplificador 3W; GPIO 8-bit interno, SMBus, I2C, conector ventilador, intrusion chassis.

Embalaje y pedidos

• Lista de contenido: shield I/O, jumper, 2 cables COM, cable Y-power, cable SATA, disipador/ventilador CPU (ver lista de embalaje detallada).
• Ejemplos de referencias: MTX-ARH1-225H0020, MTX-ARH1-225H0220, MTX-ARH1-255H0020, MTX-ARH1-255H0220 (opciones de CPU y seguridad).
