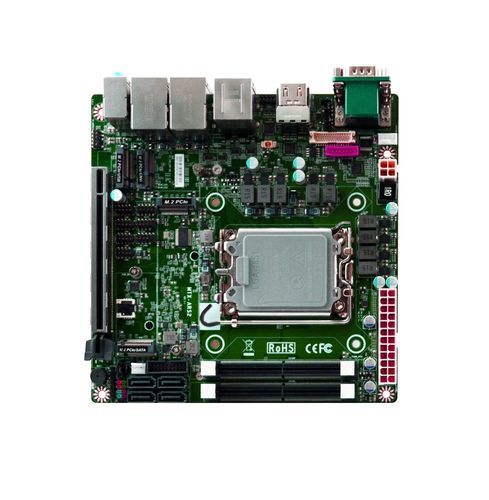

Placa madre mini-ITX MTX-ARS2-W880

Intel® Core™Intel®DDR5 SDRAM

Descripción del producto

• Placa base Mini-ITX con Intel® Arrow Lake-S

Características

• Compatible con procesadores Intel® Socket LGA1851 (Arrow Lake-S) y chipset Intel® W880
• Memoria de alto rendimiento: 2 x DDR5 CSO-DIMM, hasta 128GB, ECC compatible
• Red dual: 2 x 2.5GbE
• Soporte de 4 pantallas: 2 x HDMI®, 1 x DisplayPort, 1 x LVDS/eDP
• Almacenamiento y expansión: 4 x SATA III, múltiples ranuras M.2 (M-Key, E-Key, B-Key), 1 x PCIe Gen5 x16
• Conectividad I/O completa: USB 3.2 Gen2, USB 2.0, COM (RS-232/422/485), headers internos
• Soporte de fuente ATX
• Seguridad: TPM 2.0 integrado opcional

Especificaciones
SISTEMA
MB FORM FACTOR: Mini-ITX
CPU: Intel® LGA1851 Core™ Ultra Socket Processor (Arrow Lake-S, TDP 65W)
CHIPSET: Intel® W880
MEMORIA: 2 x DDR5 6400MT/s CSO-DIMM, Dual Channel, hasta 128GB, ECC compatible
BIOS: AMI 256Mb Flash ROM
WAKE ON LAN: Yes
WATCHDOG TIMER: 255 niveles
SEGURIDAD: TPM2.0 (Opcional)
DIMENSIONES (W x D): 170.0 x 170.0 mm (6.7" x 6.7")
SOPORTE OS: Windows® 11 (64-bit), Linux

Alimentación
REQUISITO DE ENERGÍA: ATX Power Supply
MODO DE ENCENDIDO: AT / ATX
CONEXOR: 24+4-pin ATX PWR

Pantalla
GPU: Intel® Graphics
LVDS: 1 x 24-bit Dual Channel LVDS (Max. 1920 x 1200 @60Hz, co-layout eDP)
DP: 1 x DP1.4a (Max. 4096 x 2160 @60Hz)
HDMI®: 2 x HDMI® 2.1 (Max. 4096 x 2160 @60Hz)
MULTIPLE DISPLAY: Soporta 4 pantallas

Audio
CODEC: Realtek Audio Codec
Line-in: 1 x conector de audio
Line-out: 1 x conector de audio
MIC-in: 1 x conector de audio

LAN
ETHERNET: 1 x RJ45 para Intel® I226-V 2.5GbE; 1 x RJ45 para Intel® I226-LM 2.5GbE

Puertos USB
USB: 6 x USB 3.2 Gen2 externos; header interno para 2 x USB 3.2 Gen1; header interno para 4 x USB 2.0

Puertos serie
COM: 1 x DB-9 para RS-232/422/485; 1 x DB-9 para RS-232; header interno para 4 x RS-232

I/O interno
GPIO: 8-bit
SMBUS: Yes
ADICIONAL: 1 x Chassis Intrusion; 1 x PS/2; 1 x Audio Header

Almacenamiento
SATA: 4 x SATA III
RAID: RAID 0, 1, 5, 10

Expansión
PCIe: 1 x PCIe Gen5 x16
M.2: 1 x M-Key 2280 (PCIe Gen4 x4) soporte NVMe; 1 x M-Key 2242 (PCIe Gen4 x4 / SATA) soporte NVMe; 1 x E-Key 2230 (USB2.0 / PCIe Gen4 x1) soporte CNVio; 1 x B-Key 3042 (PCIe Gen4 x1 / USB3.2 Gen1 / USB2.0) soporte módulo 4G/5G
SIM: 1 x ranura para tarjeta SIM

Entorno y certificación
SHOCK: 15G, 11ms
VIBRACIÓN: 1 Grms / 5~500Hz (operación)
TEMPERATURA DE FUNCIONAMIENTO: -20°C ~ 60°C
TEMPERATURA DE ALMACENAMIENTO: -20°C ~ 85°C
HUMEDAD DE FUNCIONAMIENTO: 10 ~ 90% RH, sin condensación
CERTIFICACIÓN: CE / FCC Class A; LVD
DECLARACIÓN ESG: EU RoHS, China RoHS, REACH, WEEE, Minerals Conflict-Free, PRO65 Declaration, CMRT Report

Lista de embalaje

• MTX-ARS2-W880 MB x1
• Cable COM 22cm x1
• Cable SATA 50cm x1
• Cable Y alimentación SATA x1
• Escudo I/O x1
• Jumpers x2

Información de pedido
PART NUMBER: MTX-ARS2-W8800010 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM)
PART NUMBER: MTX-ARS2-W8800210 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM) & TPM (dTPM) por defecto

BIOS / Drivers / Manual / Soporte OS

• BIOS: MTX-ARS2-W8800010 A01 Release BIOS for Production (PTT) fechado 2026-05-25; entradas de recuperación de BIOS disponibles según modelo/version
• Paquetes de controladores: ejemplos para Windows 10/11 x64 y Linux (WDT_GPIO SDK, Chipset, Graphics, Audio, Intel LAN, ME, RST, SIO, NPU, PMT, GNA) con versiones en la página de producto
• Manual: Manual del producto disponible (Versión 3.0, actualización 2026-08-13)
• Soporte OS: ejemplos UEFI Windows 10 IoT Enterprise LTSC 2021 x64, UEFI Windows 11 IoT Enterprise LTSC 2024 x64, Ubuntu LTS, Fedora Workstation

Notas

• TPM 2.0 a bordo es opcional según la configuración
• Ranura PCIe Gen5 x16 disponible para expansión de alto rendimiento; múltiples ranuras M.2 admiten NVMe y módulos celulares

Características / Especificaciones técnicas

• Formato: Mini-ITX (170 x 170 mm)
• Socket CPU: Intel® LGA1851 (Arrow Lake-S / compatible Core™ Ultra)
• Chipset: Intel® W880
• Memoria: 2 x DDR5 CSO-DIMM, hasta 128GB, ECC compatible, hasta DDR5-6400
• Almacenamiento: 4 x SATA III; M.2: M-Key 2280, M-Key 2242, E-Key 2230, B-Key 3042
• Expansión PCIe: 1 x PCIe Gen5 x16
• LAN: Dual Intel 2.5GbE (I226-V y I226-LM)
• USB: 6 x USB3.2 Gen2 externos; headers internos para USB3.2 Gen1 y USB2.0
• Serie: DB-9 para RS-232/422/485 y headers internos
• Audio: Codec Realtek con Line-in/Line-out/MIC-in
• SIM: Ranura SIM integrada; soporte para módulos 4G/5G vía B-Key
• Alimentación: ATX (24+4-pin)
• Seguridad: TPM 2.0 opcional (fTPM/dTPM según SKU)
• Temperatura de funcionamiento: -20°C ~ 60°C
• Certificaciones: CE / FCC Class A, LVD
