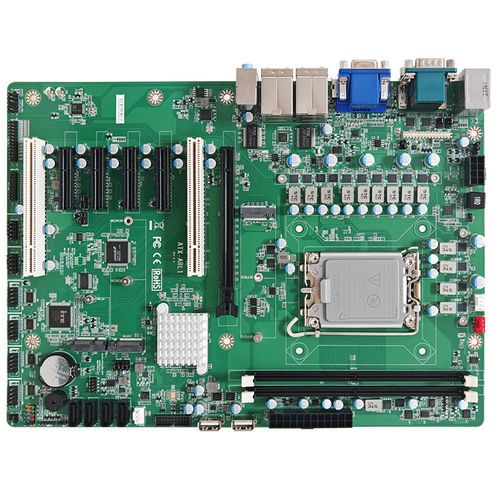

Placa madre ATX ATX-ARL1-B860 series
Intel® Core™ Ultra12th Generation Intel® Core™Intel®

Placa madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel®
Placa madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel®
Placa madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel® - imagen - 2
Placa madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel® - imagen - 3
Placa madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel® - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Jetway Information Co., Ltd.

Características

Formato
ATX
Procesador
Intel® Core™ Ultra
Acrónimo
DDR5 UDIMM, DDR5 SDRAM
Ranura de expansión
M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, 16x PCI Express
Aplicaciones
industrial
Sistema operativo
Linux, Windows 10, Windows 11
Conectividad
2.5 GbE, Gigabit Ethernet, USB 2.0, USB 3.0, Ethernet, DisplayPort, PS2, USB 3.2, HDMI, VGA, RS-485, RS-232, RJ45, RS-422

Descripción

Resumen
  • Placa base ATX industrial diseñada para procesadores Intel® Core™ Ultra (Arrow Lake-S) con chipset B860, compatible con memoria DDR5 de alta velocidad, múltiples salidas de vídeo y amplia conectividad y expansión para aplicaciones industriales.


Características clave
  • Soporte de procesadores Intel® Core™ Ultra (Arrow Lake-S) con chipset B860
  • 2 x DDR5 UDIMM 6400MT/s, canal dual, hasta 96 GB
  • Salidas de vídeo: 1 x VGA, 1 x HDMI® 2.0, 1 x DP 2.1 (hasta 7680x4320@60Hz)
  • Redes: 1 x 2.5GbE (Intel® I226-V), 1 x GbE (Intel® I219-V)
  • E/S: 6 x COM, 6 x USB3.2 Gen1, 6 x USB2.0, 2 x USB2.0 Tipo-A (vertical)
  • Almacenamiento/expansión: M.2 M-key (2242/2280, SATA), M.2 M-key (2242/2280, NVMe PCIe x4), M.2 E-key (2230, CNVi/PCIe x1+USB2.0)
  • Ranuras PCI: 1 x PCIe x16 (Gen4), 2 x PCIe x4 (Gen3), 2 x PCIe x1 (Gen3), 2 x PCI


Especificaciones técnicas
  • SYSTEM — FACTOR DE FORMA MB: ATX
  • SYSTEM — CPU: Socket Intel® LGA1851 Ultra 9/7/5th Gen Processor (TDP máx. 125W)
  • SYSTEM — CHIPSET: Intel® Arrow Lake-S B860
  • SYSTEM — MEMORIA: 2 x DDR5 6400MT/s, Dual Channel U-DIMM, hasta 96 GB
  • SYSTEM — BIOS: UEFI
  • SYSTEM — WAKE ON LAN: Sí
  • SYSTEM — WATCHDOG TIMER: 255 niveles
  • SYSTEM — SEGURIDAD: Intel® PTT (fTPM integrado) & TPM 2.0 (dTPM)
  • SYSTEM — BATERÍA RTC: Batería de litio
  • SYSTEM — DIMENSIÓN (W x D): 305.0 (W) x 220.0 (D) mm (12" x 8.7")
  • SYSTEM — SOPORTE OS: Windows® 11 (64bit), Windows® 10 (64bit), Linux
  • POWER — REQUISITO DE ENERGÍA: Fuente de alimentación ATX
  • POWER — MODO DE ENCENDIDO: Modo AT / ATX (Predeterminado)
  • POWER — CONECTOR: 24+8-pin ATX PWR
  • DISPLAY — GPU: Intel® HD Graphics
  • DISPLAY — DP: 1 x DP2.1 (Resolución máx: 7680x4320@60Hz)
  • DISPLAY — HDMI®: 1 x HDMI® 2.0 (Resolución máx: 4096 x 2304@60Hz)
  • DISPLAY — VGA: 1 x VGA (Resolución máx: 1920 x 1080@60Hz)
  • DISPLAY — MULTIPLE DISPLAY: Soporta 4 pantallas
  • AUDIO — CODEC: Realtek ALC897
  • AUDIO — Line-in: 1 x conector de audio para Line-In
  • AUDIO — Line-out: 1 x conector de audio para Line-Out
  • AUDIO — MIC-in: 1 x conector de audio para MIC-In
  • LAN — ETHERNET: 1 x RJ45 para Intel® I226-V 2.5GbE, 1 x RJ45 para Intel® I219-V GbE
  • USB PORT: 4 x USB 3.2 Gen 1 (trasero), 2 x USB 2.0 (trasero), Header interno para 2 x USB 3.2 Gen 1, Header interno para 4 x USB 2.0, USB Type A interno (vertical) para 2 x USB 2.0
  • SERIAL PORT — COM: 2 x DB-9 para RS-232/422/485, Header interno para 4 x RS-232
  • INTERNAL I/O — GPIO: GPIO de 16 bits (5V) Co-lay LPT
  • INTERNAL I/O — SMBUS: Sí
  • INTERNAL I/O — FAN: 1 x conector ventilador CPU, 2 x conectores ventilador sistema
  • FRONT PANEL: LED HDD Active, LED de alimentación, Encendido/Apagado, Reset
  • ADDITIONAL: 1 x intrusión chasis, 1 x selección modo AT/ATX
  • STORAGE — SATA: 4 x SATA III
  • EXPANSION — M.2: 1 x M-key 2242/2280 (interfaz SATA, Co-lay SATA4), 1 x M-key 2242/2280 (PCIe Gen5 x4) Soporta NVMe, 1 x E-Key 2230 (USB 2.0/PCIe x1) Soporta CNVio para Wi‑Fi
  • EXPANSION — PCIe: 1 x PCI-Ex16 (Gen.4), 4 x PCI-Ex4 (Gen.4, Interfaz PCIE2/PCIE3: PCI-Ex1), 2 x PCI
  • OTHERs — OTROS: 1 x PS/2
  • ENVIRONMENT & CERTIFICATION — TEMPERATURA DE FUNCIONAMIENTO: 0°C ~ 60°C (32°F ~ 140°F)
  • ENVIRONMENT & CERTIFICATION — TEMPERATURA DE ALMACENAMIENTO: -20°C ~ 70°C (-4°F ~ 158°F)
  • ENVIRONMENT & CERTIFICATION — HUMEDAD DE FUNCIONAMIENTO: 10 ~ 90% humedad relativa, sin condensación
  • ENVIRONMENT & CERTIFICATION — CERTIFICACIÓN: CE/FCC Class A, LVD
  • ENVIRONMENT & CERTIFICATION — DECLARACIÓN ESG: EU RoHS, REACH
