Placa madre ATX ATX-ARL1-H810 series
embarcadaIntel® Core™ Ultra12th Generation Intel® Core™

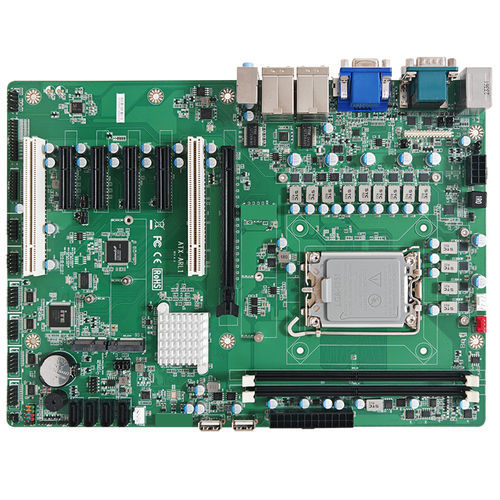

Placa madre ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embarcada / Intel® Core™ Ultra / 12th Generation Intel® Core™
Placa madre ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embarcada / Intel® Core™ Ultra / 12th Generation Intel® Core™
Placa madre ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embarcada / Intel® Core™ Ultra / 12th Generation Intel® Core™ - imagen - 2
Placa madre ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embarcada / Intel® Core™ Ultra / 12th Generation Intel® Core™ - imagen - 3
Placa madre ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embarcada / Intel® Core™ Ultra / 12th Generation Intel® Core™ - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Jetway Information Co., Ltd.

Características

Formato
ATX, embarcada
Procesador
Intel® Core™ Ultra
Acrónimo
DDR5 UDIMM, DDR5 SDRAM
Ranura de expansión
M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, 16x PCI Express
Aplicaciones
industrial, embarcada
Conectividad
2.5 GbE, USB 2.0, USB 3.0, HDMI, VGA, RJ45, GbE, DisplayPort, PS2

Descripción

Presentación
  • La ATX-ARL1-H810 es una placa base industrial ATX diseñada para aplicaciones industriales y embebidas, compatible con procesadores Intel® Core™ Ultra (Arrow Lake-S) sobre chipset H810. Ofrece amplias opciones de E/S, expansión y almacenamiento con rangos de funcionamiento industriales y certificaciones.


Características principales
  • Soporte para procesadores Intel® Core™ Ultra (Arrow Lake-S) con chipset H810
  • Memoria: 2 x DDR5 6400MT/s UDIMM (hasta 96 GB)
  • Pantallas: 1 x VGA, 1 x HDMI® 2.0, 1 x DP2.1; hasta 3 pantallas simultáneas
  • Redes: 1 x 2.5GbE (Intel® I226-V), 1 x GbE (Intel® I219-V)
  • E/S: 6 x COM, 4 x USB3.2 Gen1, 6 x USB2.0, USB Type-A vertical interno para 2 x USB2.0
  • Almacenamiento y expansión: 4 x SATA III; M.2 M-key 2242/2280 (SATA), M.2 E-key 2230 (CNVi/USB2.0); 1 x PCIe x16 Gen4, 1 x PCIe x4 Gen4, 3 x PCIe x1 Gen4, 2 x PCI


Contenido del embalaje
  • F04-MB-060-1F — LA31 2U/PS2+2COM+HDMI+HDMI/VGA+UL+UL+3JK (Qty: 1)
  • G01-SATA3-BL-1F — CABLE for SATA3 50cm Blue w/LOCK (Qty: 2)
  • G01-COM9X2-30A-1F — CABLE +COM9x2 K=10 30cm No bends + metal sheet (Qty: 1)


Información de pedido
  • ATX-ARL1-H81000A1
  • ATX-ARL1-H81002A1


Especificaciones técnicas
  • Factor de forma: ATX (305,0 x 220,0 mm)
  • BIOS: UEFI; Wake on LAN; temporizador watchdog (255 niveles)
  • Seguridad: Intel® PTT (fTPM integrado) y TPM 2.0 (dTPM)
  • Alimentación: conector ATX 24+8 pines; modo de encendido: AT / ATX seleccionable
  • Gráficos: Intel® HD Graphics; DP2.1 (máx. 7680 x 4320 @60Hz), HDMI®2.0 (máx. 4096 x 2304 @60Hz), VGA (máx. 1920 x 1080 @60Hz)
  • Audio: Realtek ALC897 (Line-in, Line-out, MIC-in)
  • E/S internas y cabezales: GPIO 16 bits (5V), SMBus, 1 conector CPU fan, 2 conectores system fan
  • Almacenamiento: 4 x SATA III; sockets M.2 según listado
  • Temperatura de funcionamiento: 0 °C a 60 °C; Temperatura de almacenamiento: -20 °C a 70 °C; Humedad de funcionamiento: 10%–90% HR sin condensación


Certificaciones y conformidad
  • CE / FCC Clase A, LVD
  • Declaración ESG: EU RoHS, REACH
