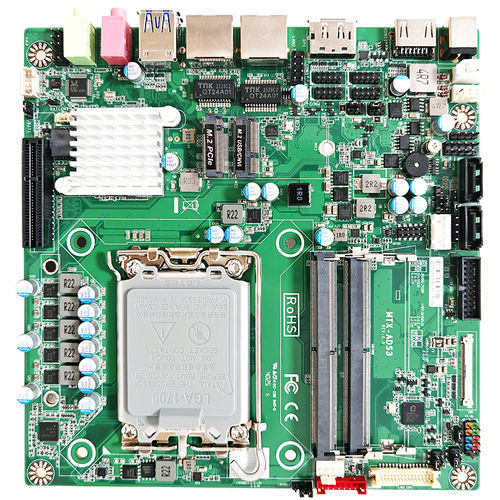

Ordenador monotarjeta mini-ITX MTX-ADS3 series

Intel® Celeron®Intel® Core i3Intel® Core i5

Resumen del producto
Placa única Mini-ITX de 170 x 170 mm compatible con procesadores Intel® LGA1700 de 12.ª/13.ª/14.ª generación (i9/i7/i5/i3), Celeron y Pentium, memoria DDR5 hasta 96 GB y soporte para hasta 3 pantallas simultáneas.

Características

• Socket Intel® LGA1700 (TDP máx. 65W)
• Chipset Intel® H610
• 2 x DDR5 SO-DIMM (4800/5600 MT/s), canal dual, hasta 96 GB
• Salidas de vídeo: HDMI® 2.0, DP1.4, LVDS/eDP, eDP
• 2 x LAN GbE (Realtek® RTL8111H)
• USB: 2 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 5 x USB 2.0 (cabeceras internas y traseras)
• Almacenamiento: M.2 M-key (2242/2280 PCIe x4), M.2 E-key (2230), 2 x SATA III
• 4 puertos COM (cabeceras internas)
• 1 x ranura de expansión PCIe Gen4 x4

Especificaciones detalladas
SISTEMA
FACTOR DE FORMA MB: Mini-ITX (170 x 170 mm)
CPU: Socket Intel® LGA1700 12ª/13ª/14ª Gen (TDP máx. 65W)
CHIPSET: Intel® H610
MEMORIA: 2 x DDR5 SO-DIMM (4800/5600 MT/s), canal dual, hasta 96 GB
BIOS: AMI Flash ROM
WAKE ON LAN: Sí
WATCHDOG TIMER: 255 niveles
SEGURIDAD: Intel® PTT (fTPM integrado) y TPM 2.0 (dTPM)
PILA RTC: Batería de litio
DIMENSIONES (W x D): 170,0 x 170,0 mm
SOPORTE OS: Windows® 11 (64 bits), Windows® 10 (64 bits), Linux

ALIMENTACIÓN
REQUERIMIENTO DE ENERGÍA: DC-in 12–19 V
MODO ENCENDIDO: AT / ATX
CONECTOR: Jack DC

PANTALLA
GPU: Intel® UHD Graphics
LVDS: 1 x LVDS/eDP (LVDS hasta 2560 x 1600@60Hz; eDP hasta 1920 x 1080@60Hz)
eDP: 1 x eDP 1.4 (hasta 5120 x 3200@120Hz)
DP: 1 x DP1.4 (hasta 7680 x 4320@60Hz)
HDMI®: 1 x HDMI® 2.0 (hasta 4096 x 2160@60Hz)
PANTALLAS MÚLTIPLES: Soporta hasta 3 pantallas

AUDIO
CÓDEC: Realtek ALC897
Salida de línea: 1 x conector de audio
Entrada de micrófono: 1 x conector de audio
AMPLIFICADOR: 3 W

LAN
ETHERNET: 2 x RJ45 (Realtek® RTL8111H GbE)

PUERTOS USB
2 x USB 3.2 Gen2 (traseros), 2 x USB 3.2 Gen1, cabeceras internas para 2 x USB 3.2 y 5 x USB 2.0

PUERTOS SERIE
COM: Cabeceras internas para 2 x RS-232 y 2 x RS-232/422/485

E/S INTERNAS
GPIO: 8 bits
SMBUS: Sí
VENTILADOR: 1 x conector ventilador CPU; 1 x conector ventilador sistema
PANEL FRONTAL: LED HDD, LED de alimentación, Encendido/Apagado, Reset
ADICIONAL: Intrusión de chasis, FP_Audio, Inverter, selección modo AT, conector altavoz de 4 pines (para amplificador 3W, PH2.0)

ALMACENAMIENTO
SATA: 2 x SATA III; 1 x conector de alimentación SATA

EXPANSIÓN
PCIe: 1 x PCIe Gen4 x4
M.2: 1 x M-key 2242/2280 (PCIe 3.0 x4); 1 x E-key 2230 (CNVio/PCIe x1/USB2.0) (soporta módulo Wi‑Fi/BT)

ENTORNO Y CERTIFICACIÓN
IMPACTO: 15G, duración 11 ms
VIBRACIÓN: 1 Grms, 5–500 Hz (operación)
TEMPERATURA OPERATIVA: 0°C a 60°C
TEMPERATURA DE ALMACENAMIENTO: -20°C a 70°C
HUMEDAD OPERATIVA: 10–90% @ 40°C, sin condensación
CERTIFICACIÓN: CE / FCC Clase A; LVD
DECLARACIÓN ESG: EU RoHS, China RoHS, REACH (opcional)

Especificaciones técnicas

• Model: MTX-ADS3
• Factor de forma: Mini-ITX (170 x 170 mm)
• Socket CPU: LGA1700 (12ª/13ª/14ª Gen, hasta 65W)
• Chipset: Intel® H610
• Memoria: 2 x DDR5 SO-DIMM, hasta 96 GB (4800/5600 MT/s)
• Gráficos/Pantalla: HDMI2.0, DP1.4, eDP, LVDS; hasta 3 pantallas
• LAN: 2 x GbE (Realtek® RTL8111H)
• Almacenamiento: 2 x SATA III; 1 x M.2 M-key (2242/2280 PCIe3.0 x4); 1 x M.2 E-key (2230)
• Expansión: 1 x PCIe Gen4 x4
• Audio: Realtek ALC897, amplificador 3W
• Alimentación: DC-in 12–19 V, jack DC, AT/ATX
• Operativo: 0°C a 60°C; Impacto 15G; Vibración 1 Grms
