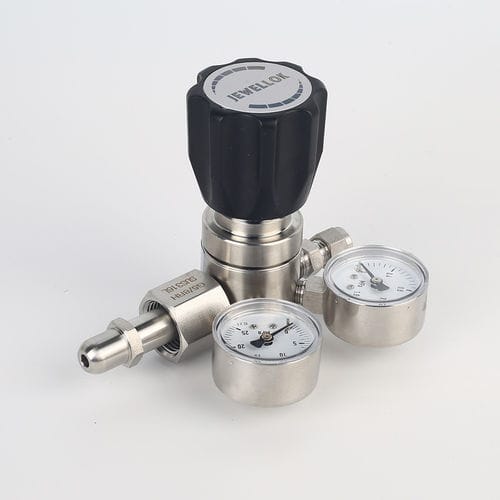

Regulador de presión para gas JSR-1E Seriespara oxígenopara gas inertede diafragma
Añadir a mis favoritos
Añadir al comparador
Características
- Fluido
- para gas, para oxígeno, para gas inerte
- Tecnología
- de diafragma
- Número de etapas
- monoetapa
- Material
- de latón cromado, de acero inoxidable 316
- Aplicaciones
- para aplicaciones de alta pureza, para laboratorio
- Otras características
- para aplicaciones de alta pureza, con filtro
- Presión
Mín.: 0 bar
(0 psi)Máx.: 300 bar
(4.351,13 psi)- Diámetro del orificio
6,35 mm
(0,25 in)- Temperatura
Mín.: -30 °C
(-22 °F)Máx.: 74 °C
(165,2 °F)
Descripción
Características del producto
Aplicaciones típicas
Dimensiones (mm)
Dibujo de dimensiones disponible en la página de producto original (imagen omitida).
Datos técnicos
Información para pedido
Especificaciones
- Regulador de presión de botella para gases de alta pureza, inertes, reactivos, inflamables y oxidantes
- Cuerpo y tapa en latón cromado para gases hasta calidad 6.0
- Opción con cuerpo y tapa en acero inoxidable 316L para gases corrosivos
- Configuración flexible de 6 puertos
- Presión de salida estable con ajuste manual mediante volante
- Probado para uso con oxígeno
Aplicaciones típicas
- Prueba de componentes
- Sistemas de calibración
- Control de presión en laboratorio
- Sistemas de muestreo de alta presión
- Equipos de servicio y prueba
Dimensiones (mm)
Dibujo de dimensiones disponible en la página de producto original (imagen omitida).
Datos técnicos
- Tipo: etapa única
- Presión de entrada P1: máx. 300 bar
- Presión de salida P2: VAC / 2 / 4 / 8 / 10 / 20 bar
- Materiales cuerpo/tapa: latón (cromado) o SS 316L para gases corrosivos
- Asiento de válvula: PCTFE
- Diafragma: Hastelloy® C276
- Junta tórica: Viton® (FKM); opción: Kalrez® (FFKM)
- Filtro: SS 316L
- Entradas y salidas: 1/4" NPT (F)
- Temperatura de funcionamiento: -30°C a +74°C
- Tasa de fugas (a atmósfera): 1×10^-8 mbar l/s He
- Tasa de fugas (a través del asiento): 1×10^-6 mbar l/s He
- Capacidad de flujo: Cv = 0.07
- Peso: 1.30 kg
Información para pedido
- Ilustraciones y códigos de pedido disponibles en la página de producto original (imagen omitida)
- Para gases mixtos, indicar el estándar de conexión de botella y el roscado al realizar el pedido
- Opciones de material y conexión seleccionables al pedir
Especificaciones
- Model / Series: JSR-1E Series
- Tipo: regulador de etapa única
- Presión máxima de entrada: 300 bar
- Presiones de salida disponibles: VAC, 2, 4, 8, 10, 20 bar
- Materiales del cuerpo/tapa: latón (cromado) o SS 316L
- Material del asiento: PCTFE
- Material del diafragma: Hastelloy® C276
- Material del O-ring: Viton® (FKM); opción: Kalrez® (FFKM)
- Filtro: SS 316L
- Conexiones: 1/4" NPT (F)
- Temperatura de trabajo: -30°C a +74°C
- Tasa de fugas (a atmósfera): 1×10^-8 mbar l/s He
- Tasa de fugas (a través del asiento): 1×10^-6 mbar l/s He
- Capacidad de flujo: Cv 0.07
- Peso: 1.30 kg
