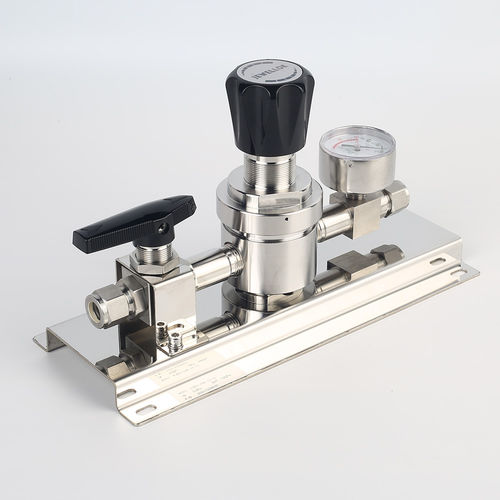

Tren de gas UHP JSR-1ETG-BV

de acero inoxidable

Resumen
El conjunto de puntos de toma mural de gas JSR-1ETG-BV Serie integra un regulador monofásico VSR-1EL y válvulas de cierre tipo diafragma para un control de presión preciso de gases de alta pureza e industriales. Diseñado para montaje en pared y configuración modular, soporta presión de entrada hasta 100 bar y está probado para uso con oxígeno.

Características clave

• Puntos de toma para montaje en pared
• Regulador monofásico serie VSR-1EL
• Cuerpo y tapa en latón cromado para gases inertes, reactivos, inflamables y oxidantes (hasta grado 6.0)
• Opción de cuerpo y tapa en acero inoxidable 316L para gases corrosivos
• Diseño modular para fácil configuración y mantenimiento
• Válvulas de cierre tipo diafragma
• Apto para presión de entrada hasta 100 bar
• Probado para uso con oxígeno

Aplicaciones típicas

• Pruebas de componentes
• Sistemas de calibración
• Control de presión en laboratorio
• Sistemas de muestreo de alta presión
• Equipos de servicio y prueba

Datos técnicos
Tipo: monofásico (single-stage)
Serie: JSR-1ETG-BV
Presión de entrada P1: máx. 100 bar
Presión de salida P2: 2 / 4 / 10 / 20 / 50 bar
Materiales:
Cuerpo (regulador y válvulas): latón cromado o SS 316L (ver opciones de pedido)
Asiento de válvula (regulador): PCTFE
Asiento de válvula (válvula de cierre): PTFE
Diafragma (regulador): Hastelloy® C276
Filtro: SS 316L
Rango de temperatura: -30°C a +74°C
Tasa de fugas (a atmósfera): 1×10^-8 mbar l/s He
Tasa de fugas (a través del asiento): 1×10^-6 mbar l/s He
Capacidad de flujo: Cv = 0.07
Peso: 4,1–5,7 kg

Dimensiones
Las dimensiones y los esquemas se proporcionan en los diagramas del producto y el diagrama de flujo que acompañan a esta descripción.

Información de pedido

• Serie: JSR-1ETG-BV
• Modelo de regulador: VSR-1EL (monofásico)
• Opciones de presión de salida: 2 / 4 / 10 / 20 / 50 bar
• Opciones de material: latón cromado o SS 316L
