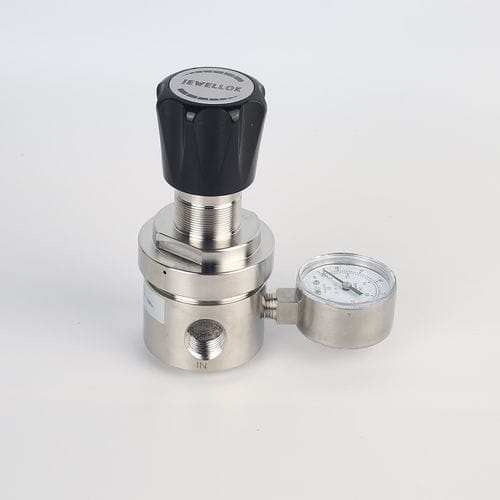

Regulador de presión para propano JSR Series

para nitrógenopara oxígenode diafragma

Características del producto

• Regulador de presión para montaje en línea y panel
• Cuerpo y tapa en latón cromado para gases inertes, reactivos, inflamables y oxidantes y mezclas hasta grado 6.0
• Cuerpo y tapa en acero inoxidable 316L para gases corrosivos
• Configuración flexible de 4 puertos
• Presión de salida estable
• Limitación sencilla de la presión de salida mediante volante
• Relleno de entrada
• Probado para uso con oxígeno

Aplicaciones típicas

• Pruebas de componentes
• Sistemas de calibración
• Control de presión en laboratorio
• Sistemas de muestreo de alta presión
• Equipos de servicio y prueba

Dimensiones
Dimensiones proporcionadas en las imágenes del producto en mm (consulte las figuras de dimensiones del producto).

Datos técnicos
Tipo: etapa única
Presión de entrada P1: máx. 100 bar
Presión de salida P2: 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
Materiales:
Cuerpo del regulador: ver información de pedido
Asiento de la válvula: PCTFE
Diafragma: Hastelloy® C276; PTFE + Neopreno (opción NP)
Junta tórica: Viton® (FKM) (opción: Kalrez® (FFKM))
Filtro: SS 316L
Entradas y salidas: ver información de pedido
Rango de temperatura: -30℃ a +74℃
Tasa de fuga (a la atmósfera): 1×10⁻⁸ mbar·l/s He
Tasa de fuga (a través del asiento): 1×10⁻⁶ mbar·l/s He
Capacidad de flujo: Cv = 1.7
Peso: 2.8 kg

Información de flujo y pedido
Se proporcionan curvas de flujo e ilustraciones de pedido en las imágenes del producto. Para gases mixtos, especifique el estándar de conexión de cilindro y la rosca al realizar el pedido.

Especificaciones técnicas

• Familia de modelos: JSR-3L & JSR-3LP Series
• Montaje: montaje en línea y en panel
• Etapa: regulador de etapa única
• Presión máxima de entrada: 100 bar
• Presiones de salida seleccionables: 1, 2, 4, 8, 10, 20, 35, 50 bar
• Cuerpos disponibles: latón (cromado) o SS 316L (para gases corrosivos)
• Material del asiento de la válvula: PCTFE
• Opciones de diafragma: Hastelloy® C276 o PTFE+Neopreno (opción NP)
• Opciones de junta tórica: Viton® (FKM) estándar; Kalrez® (FFKM) como opción
• Material del filtro: SS 316L
• Configuración: configuración flexible de 4 puertos
• Rango de temperatura de funcionamiento: -30℃ a +74℃
• Estanqueidad: hasta 1×10⁻⁸ mbar·l/s He a la atmósfera; 1×10⁻⁶ mbar·l/s He a través del asiento
• Capacidad de flujo: Cv = 1.7
• Peso: aprox. 2.8 kg
• Características: presión de salida estable, limitación simple por volante, relleno de entrada, probado para servicio con oxígeno
