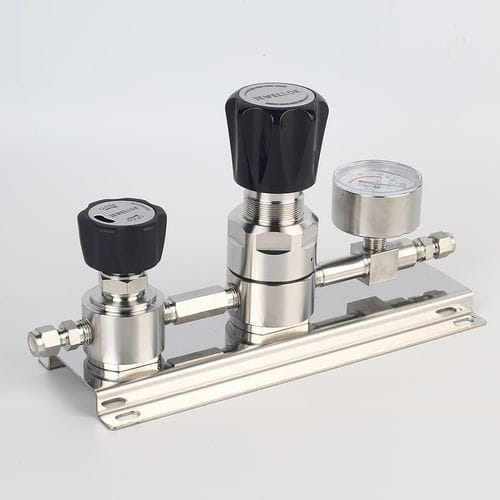

Regulador de presión para gas JSR-2TG

de diafragmamonoetapade PEEK

Características del producto

• Puntos de toma para montaje en pared
• Regulador de una etapa serie JSR-2EL
• Cuerpo y tapa en acero inoxidable 316L para gases corrosivos
• Diseño modular
• Válvulas de cierre tipo diafragma
• Adecuado para presión de entrada hasta 100 bar
• Probado para uso con oxígeno

Aplicaciones típicas

• Pruebas de componentes
• Sistemas de calibración
• Control de presión de laboratorio
• Sistemas de muestreo a alta presión
• Equipos de servicio y prueba

Datos técnicos

• Tipo: una etapa
• Presión de entrada P1: máx. 300 bar
• Presión de salida P2: 2 / 4 / 10 / 20 / 50 bar
• Materiales (ver información de pedido para cuerpo del regulador y válvulas)
• Asiento de la válvula (regulador): PCTFE
• Válvula de cierre: PEEK
• Diafragma (regulador): Hastelloy® C276
• Diafragma (válvula): Hastelloy® C276
• Junta tórica: Viton® (FKM)
• Junta tórica (opción): Kalrez® (FFKM)
• Filtro: SS 316L
• Rango de temperatura: -30℃ a +74℃
• Tasa de fuga (a atmósfera): 1×10^-8 mbar l/s He
• Tasa de fuga (a través del asiento): 1×10^-6 mbar l/s He
• Capacidad de flujo (P2 = 2/4/10/20 bar): Cv = 0.28
• Capacidad de flujo (P2 = 35/50 bar): Cv = 0.08
• Peso: 4.5 ~ 6.9 kg

Dimensiones / Esquema / Curva de flujo
Dibujo esquemático ilustrado, curva de flujo y planos dimensionales suministrados con las imágenes del producto y la información de pedido.
