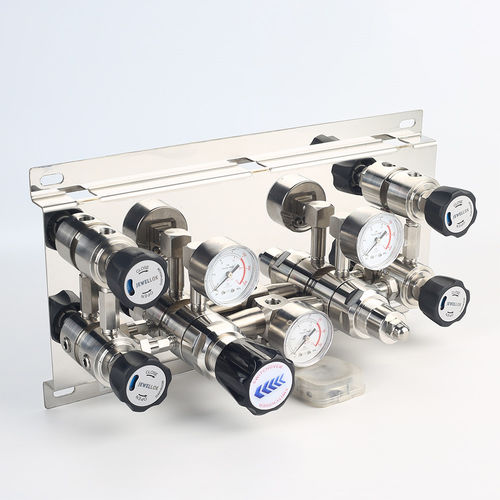

Cuadro de mando para calibración de presión JSP-3AE Series

de acero inoxidablemodularautomático

Descripción del producto

La serie JSP-3AE es un panel de control de presión diseñado para la distribución y el control de gases de alta pureza en entornos industriales y de laboratorio. Diseño modular con función de conmutación automática, compatible con gases inertes, reactivos, inflamables y oxidantes (hasta grado 6.0); cuerpo en SS 316L disponible para gases corrosivos.

Características clave

• Función de conmutación automática para suministro ininterrumpido
• Regulador de una etapa: series JSR-1E / JSR-6E
• Cuerpo niquelado en latón (estándar) o cuerpo y tapa en SS 316L (para gases corrosivos)
• Válvulas de cierre tipo diafragma
• Apto para presiones de entrada hasta 300 bar
• Probado para servicio con oxígeno
• Diseño modular para fácil instalación en armarios de seguridad para cilindros

Aplicaciones típicas

• Pruebas de componentes
• Sistemas de calibración
• Control de presión en laboratorio
• Sistemas de muestreo a alta presión
• Equipos de servicio y ensayo

Datos técnicos

• Tipo: una etapa
• Presión de entrada P1: máx. 300 bar
• Presión de salida P2 (opciones): 2 / 4 / 10 / 20 / 50 / 100 bar
• Materiales del cuerpo: latón cromado (estándar); SS 316L disponible para gases corrosivos — ver info de pedido
• Asiento de la válvula (regulador / válvula de cierre): PCTFE
• Diafragma (regulador): Hastelloy® C276; diafragma (válvula): Elgiloy®
• Junta toroidal: Viton® (FKM); opcional: Kalrez® (FFKM)
• Filtro: SS 316L
• Conexiones entrada/salida: 1/4" NPT(F)
• Rango de temperatura de funcionamiento: -30°C a +74°C
• Tasa de fugas a atmósfera: 1×10^-8 mbar·L/s He; vía asiento: 1×10^-6 mbar·L/s He
• Peso: 4,8 kg

Documentación y planos
Diagrama esquemático, carta de flujo, curvas de presión de salida y planos de dimensiones están disponibles como imágenes en la página del producto.

Información de pedido
Códigos de pedido detallados, imágenes de configuración y opciones de material disponibles en la página del producto; consulte la información de pedido para combinaciones de regulador/válvula y opciones especiales.
