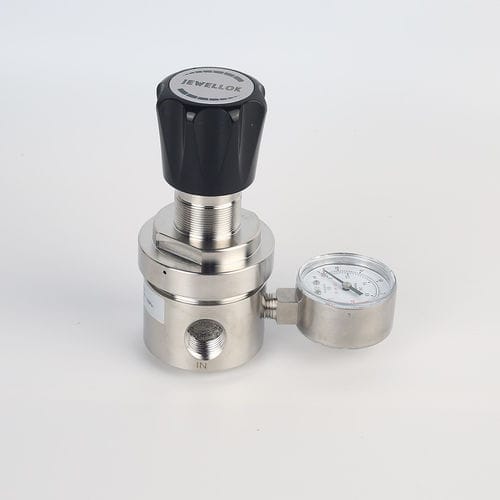

Regulador de presión para propano JSR series

para nitrógenopara oxígenode diafragma

Características del producto

• Regulador de presión para montaje en línea y en panel
• Cuerpo y cubierta en latón cromado para gases inertes, reactivos, inflamables y oxidantes y mezclas hasta grado 6.0
• Cuerpo y cubierta en acero inoxidable 316L para gases corrosivos
• Configuración flexible de 4 puertos
• Presión de salida estable
• Límite de presión de salida sencillo mediante volante
• Relleno de entrada
• Probado para uso con oxígeno

Aplicaciones típicas

• Pruebas de componentes
• Sistemas de calibración
• Control de presión en laboratorio
• Sistemas de muestreo de alta presión
• Equipos de servicio y prueba

Dimensiones (mm)
Dibujos dimensionales e imágenes disponibles en la página del producto (consulte las imágenes del producto para ilustraciones detalladas de las dimensiones).

Especificaciones técnicas

• Tipo: etapa única
• Presión de entrada P1: máx. 100 bar
• Presión de salida P2: 1 / 2 / 4 / 8 / 10 / 20 / 35 / 50 bar
• Materiales: consulte la información de pedido para los materiales de cuerpo seleccionables
• Cuerpo del regulador: consulte la información de pedido
• Asiento de la válvula: PCTFE
• Diafragma: Hastelloy® C276; PTFE + Neopreno (opción NP)
• O-ring: Viton® (FKM); opción Kalrez® (FFKM)
• Filtro: SS 316L
• Entradas y salidas: consulte la información de pedido
• Rango de temperatura: -30℃ a +74℃
• Tasa de fugas (a atmósfera): 1×10⁻⁸ mbar l/s He
• Tasa de fugas (a través del asiento): 1×10⁻⁶ mbar l/s He
• Capacidad de flujo: Cv = 1.7
• Peso: 2.8 kg
