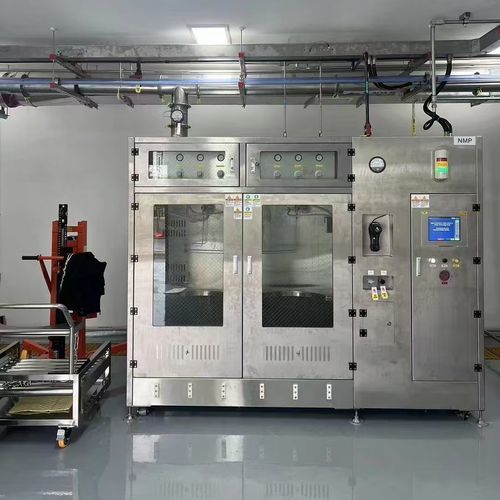

Estación de dosificación

Resumen
El sistema de suministro de productos químicos (CDS) 316L electropulido está diseñado para el manejo de líquidos sin contaminación en la fabricación de baterías para vehículos eléctricos. Las tuberías internas en 316L electropulido con acabado 5Ra minimizan la retención de partículas y la lixiviación iónica. El sistema integra automatización PLC, HMI, inertización con nitrógeno para disolventes orgánicos volátiles, contención secundaria con detección automática de fugas y monitorización para mantener el entorno de cero contaminación necesario para el llenado de electrolito y la dosificación química.

Datos técnicos

• Modelo: JW-200L-CDM, JW-1000L-CDM
• Tamaño armario gas especial: W2200 × D1500 × H2000 (doble tambor); W2990 × D2100 × H2000 (doble tambor)
• Alimentación del armario de control: 220 VAC, 50 Hz, 0,5–3 kW, con protección contra fugas
• Purge: PN2, SS316 1/2" SWG
• Agua ultrapura: UPW, unión JIS 16A
• Aire comprimido: CDA, SS316 1/2" SWG
• Salida de residuos: Drenaje, casquillo fusión PP DN20 / Drenaje, casquillo fusión PP DN25
• Equipo estándar: carcasa PP con ventana de observación PVC transparente, tubería y válvulas internas PFA, purga con nitrógeno, muestreo, suministro automático de ácido, conmutación automática de tambor izquierdo/derecho, bomba de doble uso con respaldo, conmutación automática por nivel, pantalla táctil con estado de válvulas y tuberías, corte automático, avisos y alarmas, autodiagnósticos, interfaz multilingüe, entradas de señal múltiples, lector de códigos, filtro de alta eficiencia y sensor de puerta opcionales

Productos químicos especializados manejados

• HF - Ácido fluorhídrico
• HCl - Ácido clorhídrico
• H2O2 - Peróxido de hidrógeno
• KOH - Hidróxido de potasio
• HNO3 - Ácido nítrico
• NH4OH - Hidróxido de amonio
• H2SO4 - Ácido sulfúrico

Aplicaciones

• Semiconductor
• Fotovoltaica
• Energía solar
• Paneles de cristal líquido
• Fibra óptica
• Otros campos de producción que requieren manejo químico ultra limpio

Función del CDM y CDS

• Filtración de productos químicos
• Muestreo químico
• Circulación de productos químicos
• Suministro/entrega de productos químicos

Características / especificaciones técnicas

• Construcción: tubería interna en acero inoxidable 316L electropulido (acabado 5Ra) para evitar retención de partículas y lixiviación iónica
• Automatización: sistema controlado por PLC, pantalla táctil HMI, control por recetas para mezcla y dilución CDM
• Seguridad: inertización con nitrógeno para disolventes orgánicos, detección automática de fugas, contención secundaria, corte de seguridad automático y alarmas
• Monitorización: sensores de nivel sin contacto y visualización del estado de válvulas y tuberías
• Conexiones: UPW JIS 16A; SS316 1/2" SWG para purge y aire comprimido
• Alimentación: armario de control 220 VAC, 50 Hz, 0,5–3 kW con protección contra fugas
• Opciones: filtro de alta eficiencia, sensor de puerta, lector de códigos y soporte para entradas multi-señal
