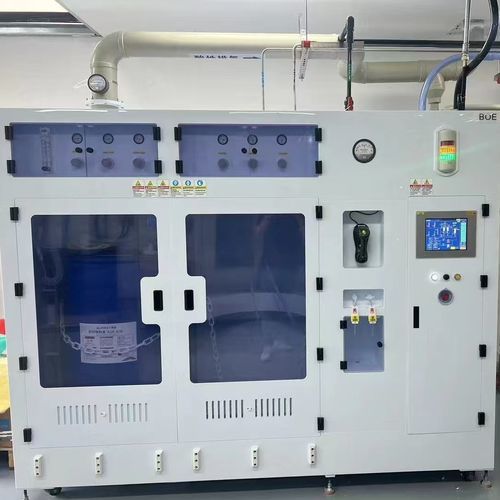

Estación de dosificación JW-300-LDS

Sistema de suministro químico a medida (CDS) para distribución de etchants peligrosos y disolventes orgánicos volátiles
Al manipular etchants peligrosos y disolventes orgánicos volátiles, la seguridad y la compatibilidad de materiales son fundamentos innegociables en la ingeniería de instalaciones. Un Sistema de Suministro Químico personalizado (CDS) está diseñado para gestionar estos fluidos de alto riesgo, garantizando su traslado desde el almacenamiento a granel hasta las herramientas de producción sin comprometer la seguridad del personal ni la integridad ambiental.

Materiales y control de contaminación
Para ácidos agresivos como el fluorhídrico (HF), la ingeniería a medida suele emplear tubería revestida en PFA o acero inoxidable 316L electropulido para evitar corrosión y lixiviación de iones metálicos. Los sistemas se configuran para requisitos de ultra alta pureza (parts-per-trillion) utilizando 316L electropulido con acabado superficial 5Ra para minimizar la liberación de partículas y garantizar la inercia química en todo el recorrido del fluido.

Seguridad, automatización y contención
La inteligencia del Jewellok CDS personalizado reside en su arquitectura de seguridad automatizada. Cada sistema incluye contención secundaria (tubería dentro de tubería o armario dentro de armario) acoplada a detección de fugas de alta sensibilidad. Gestionado por un PLC centralizado (Programmable Logic Controller), el sistema puede activar el cierre automático inmediato de válvulas neumáticas ante una fuga o anomalía de presión. Otras medidas incluyen inertización con nitrógeno para solventes volátiles, detección automática de fugas, opciones de armario a prueba de explosión y bloqueos multinivel para proteger personal y rendimiento de producto.

Datos técnicos

• Modelo — JW-300-LDS
• Tamaño armario de gas especial — W1900*D800*H2100
• Fuente alimentación del armario de control — Control: 220VAC, 50Hz, 500W; Calefacción: 220VAC, 50Hz, 1-6KW
• Purge — PN2, 1/4" MVCJ
• Sujeción alta presión — GN2 1/4" MVCJ
• Vacío — 1/2" MVCJ
• Tubería de drenaje VENT — CDA driver, 1/4" SWG
• Fuente de aire neumático — OD 150MM, silane 810 m3/hr; otros 204 m3/hr
• Ventilación del armario — OD 150MM, silane 810 m3/hr; otros 204 m3/hr
• Equipo estándar — conmutación automática, purga automática, diseño de armario a prueba de explosión, alarma de fugas, corte remoto, alarma de presión negativa
• Interfaz de operación — Pantalla táctil color 10"

Opcional

• Detector de llama UV/IR
• Calentamiento de cilindro
• Calentamiento de panel
• Módulo de comunicación Ethernet
• Báscula de pesaje
• Interruptor de flujo excesivo
• Detector de humo

Aplicación

• Semi conductor
• Fotovoltaico
• Energía solar
• Pantalla de cristal líquido
• Fibra óptica
• Otros campos de producción

Productos químicos manejados

• HF - Ácido fluorhídrico
• HCL - Ácido clorhídrico
• H2O2 - Peróxido de hidrógeno
• KOH - Hidróxido de potasio
• HNO3 - Ácido nítrico
• NH4OH - Hidróxido de amonio
• H2SO4 - Ácido sulfúrico

Función

• Filtración de productos químicos líquidos
• Muestreo de productos químicos líquidos
• Circulación de productos químicos líquidos
• Distribución de productos químicos líquidos

Detalles adicionales del producto
Los productos incluyen Módulos de Entrega de Químicos (CDM) para mezcla y dilución puntuales y soluciones CDS a granel para distribución a gran escala. Los sistemas integran válvulas de diafragma UHP con sellos metal-a-metal y automatización controlada por PLC para gestión precisa de recetas y mantenimiento predictivo, orientado a reducir tiempos de parada y alcanzar >99.9% de disponibilidad.

Especificaciones / especificaciones técnicas

• Modelo: JW-300-LDS
• Tamaño del armario de gas: W1900*D800*H2100
• Alimentación de control: 220VAC, 50Hz, 500W; calefacción: 220VAC, 50Hz, 1-6KW
• Purge: PN2, 1/4" MVCJ
• Sujeción alta presión: GN2 1/4" MVCJ
• Vacío: 1/2" MVCJ
• VENT drain: CDA driver, 1/4" SWG
• Fuente de aire neumático y ventilación: OD 150MM, silane 810 m3/hr; otros 204 m3/hr
• Interfaz de operación: Pantalla táctil color 10"
• Equipo estándar: conmutación automática, purga automática, diseño de armario a prueba de explosión, alarma de fugas, corte remoto, alarma de presión negativa
• Opciones: detectores de llama, opciones de calentamiento, módulo Ethernet, báscula, interruptor de flujo excesivo, detector de humo
• Materiales y acabado: acero inoxidable 316L electropulido, acabado 5Ra para pureza UHP
