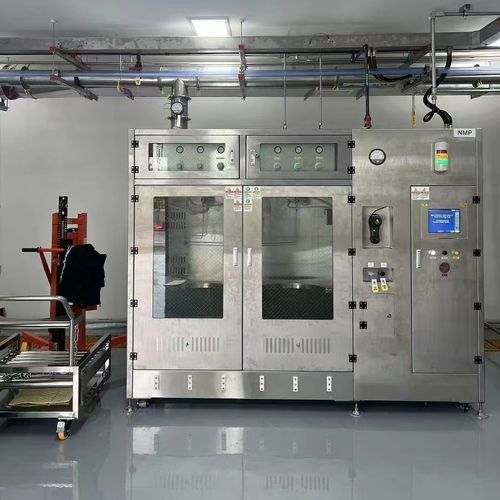

Estación de dosificación JW series

Resumen
Shenzhen Jewellok Technology Co., Ltd. suministra soluciones automatizadas para el manejo de químicos de ultra alta pureza (UHP), incluyendo el Módulo de Suministro Químico (CDM) y el Sistema de Distribución Química (CDS). El CDS automatiza el transporte a granel desde el almacenamiento hasta la instalación mediante tuberías 316L electropulidas; el CDM realiza mezclado, dilución y dosificación precisa en el punto de uso. Ambos sistemas incorporan detección automática de fugas y monitorización de nivel sin contacto para garantizar seguridad y pureza del proceso.

Datos técnicos

• Modelos: JW-200L-CDM, JW-1000L-CDM
• Armario de gas especial (ejemplos doble tambor): W2200×D1500×H2000 / W2990×D2100×H2000
• Alimentación del armario de control: 220VAC, 50Hz, 0,5–3 kW con protección contra fugas
• Purgado: Nitrógeno (PN2), SS316 1/2" SWG
• Agua ultrapura: UPW, conexión JIS 16A
• Aire comprimido seco: CDA, SS316 1/2" SWG
• Opciones de salida de residuos: desagües PP DN20 o PP DN25 por fusión

Equipamiento estándar y características

• Carcasa exterior en PP con ventana de observación en PVC transparente
• Tuberías y válvulas internas revestidas en PFA para superficies en contacto
• Purgado con nitrógeno para inertización y prevención de burbujas
• Punto de muestreo para control de proceso y QA
• Suministro automático de ácido y conmutación automática de tambor izquierdo/derecho
• Configuración de bombas: dos en servicio + una de reserva con conmutación automática por nivel
• Pantalla táctil que muestra estado de válvulas y suministro de líquido en la tubería
• Corte automático del suministro, aviso temprano y alarma para componentes del sistema
• Rutinas de autochequeo y confirmaciones de seguridad múltiples
• Arquitectura simple con HMI multilingüe y múltiples entradas de señal
• Accesorios opcionales: escáner de códigos, filtro de alta eficiencia, sensor de puerta

Aplicaciones

• Fabricación de semiconductores
• Producción fotovoltaica y de células solares
• Producción de LCD / paneles planos
• Fabricación de fibra óptica
• Otras industrias de procesos químicos de precisión

Productos químicos especializados manejados

• HF — Ácido fluorhídrico
• HCl — Ácido clorhídrico
• H2O2 — Peróxido de hidrógeno
• KOH — Hidróxido de potasio
• HNO3 — Ácido nítrico
• NH4OH — Hidróxido de amonio
• H2SO4 — Ácido sulfúrico

Funciones

• Filtración
• Muesteo
• Circulación
• Distribución (suministro en punto de uso y transferencia)

Especificaciones técnicas

• Modelos: JW-200L-CDM, JW-1000L-CDM
• Dimensiones de armario (ejemplos doble tambor): W2200×D1500×H2000 y W2990×D2100×H2000
• Potencia del armario de control: 220VAC, 50Hz, 0,5–3 kW con protección contra fugas
• Gas de purga: Nitrógeno (PN2) vía SS316 1/2" SWG
• Conexión UPW: JIS 16A
• Aire comprimido seco: CDA vía SS316 1/2" SWG
• Salidas de residuos: PP DN20 o DN25 por fusión
• Materiales en contacto: acero inoxidable 316L electropulido o fluoropolímeros de alta calidad (PFA)
• Bombeo: presión de nitrógeno o bombas de accionamiento magnético para entrega sin burbujas
• Automatización: PLC, HMI táctil, cambio automático de tambor
• Seguridad: detección de fugas en tiempo real, alarmas, corte automático, interfaz para supresión de incendios
• Accesorios opcionales: filtros de alta eficiencia, sensores de puerta, escáner de códigos
