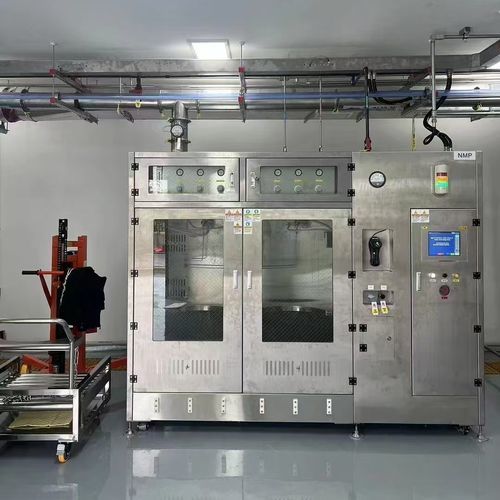

Sistema de distribución de solvente JW series

de aguapara depósitode productos químicos a granel

Visión general
En entornos de fabricación de semiconductores, los sistemas de suministro de productos químicos líquidos UHP (Ultra-High Purity) permiten la transferencia controlada y con mínima contaminación de ácidos, bases y solventes entre el almacenamiento a granel y el punto de uso. Estos sistemas reducen la manipulación manual y mantienen la integridad del proceso para un alto rendimiento.

Sistema de manejo de suministro químico a granel
La infraestructura de manejo a granel transporta grandes volúmenes desde tanques externos o almacenes de tambores. La construcción típica emplea acero inoxidable 316L electropulido o tubería PFA de alta calidad. Los métodos de transferencia incluyen transferencia por presión automatizada o bombas acopladas magnéticamente para flujo estable y sin pulsos, minimizando la generación de partículas y la cristalización.

Sistema de suministro UHP (última milla)
El sistema UHP de última milla distribuye productos químicos al punto de uso incorporando filtración avanzada, sensores de nivel sin contacto y monitorización del consumo en tiempo real. Las medidas de seguridad y pureza incluyen contención secundaria, detección automática de fugas y purga con nitrógeno para evitar la oxidación y proteger a los operadores mientras se asegura el suministro de alta pureza a las herramientas de producción.

Datos técnicos
Modelo: JW-200L-CDM, JW-1000L-CDM
Tamaño de armario de gas especial: W2200*D1500*H2000 (doble tambor) / W2990*D2100*H2000 (doble tambor)
Alimentación del armario de control: 220VAC, 50Hz, 0.5–3KW, protección contra fugas
Purgado: PN2, SS316 1/2" SWG
Agua ultrapura: UPW, unión JIS 16A
Aire comprimido: CDA, SS316 1/2" SWG
Salida de residuos: Drenaje, PP DN20 Fusion Socket / Drenaje, PP DN25 Fusion Socket

Elementos estándar / opcionales

• Panel de operación manual de emergencia (opcional)
• Filtro de alta eficiencia
• Sensor de puerta (opcional)

Aplicación

• Semi conductor
• Fotovoltaica
• Energía solar
• Paneles de cristal líquido
• Fibra óptica
• Otros campos de producción de alta tecnología

Productos químicos especializados manejados

• HF - Ácido fluorhídrico
• HCL - Ácido clorhídrico
• H2O2 - Peróxido de hidrógeno
• KOH - Hidróxido de potasio
• HNO3 - Ácido nítrico
• NH4OH - Hidróxido de amonio
• H2SO4 - Ácido sulfúrico

Función

• Filtración de productos químicos líquidos
• Muesteo de productos químicos líquidos
• Circulación de productos químicos líquidos
• Distribución de productos químicos líquidos

Características / Especificaciones técnicas

• Modelo: JW-200L-CDM; JW-1000L-CDM
• Tamaño armario de gas especial: W2200 × D1500 × H2000 (doble tambor) o W2990 × D2100 × H2000 (doble tambor)
• Alimentación armario de control: 220VAC, 50Hz, 0.5–3KW con protección contra fugas
• Purgado: PN2 con SS316 1/2" SWG
• Conexión de agua ultrapura: UPW, JIS 16A
• Aire comprimido: CDA con SS316 1/2" SWG
• Opciones de salida de residuos: PP DN20 Fusion Socket o PP DN25 Fusion Socket
• Equipo estándar: carcasa PP + ventanilla de observación PVC transparente, válvula interna PFA, purga con nitrógeno, muestreo, suministro de ácido totalmente automático, conmutación automática de bidones, configuración de bomba redundante (dos en uso + una de reserva), pantalla táctil de estado, corte automático, advertencias y autoverificación, soporte multilingüe, múltiples entradas de señal, lector de códigos, filtro de alta eficiencia, sensor de puerta opcional
• Aplicaciones: Semiconductores, Fotovoltaica, Energía solar, Paneles LCD, Fibra óptica y otros campos de alta tecnología
• Productos químicos manejados: HF, HCL, H2O2, KOH, HNO3, NH4OH, H2SO4
• Funciones principales: filtración, muestreo, circulación, distribución de productos químicos líquidos
