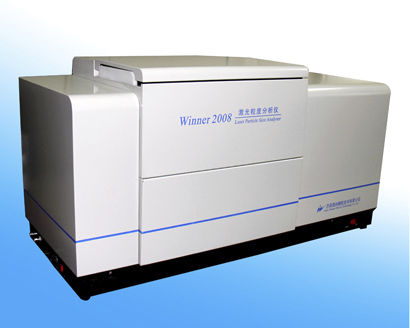

Granulómetro óptico Winner2008A

por difracción láserpara la investigaciónpara control de calidad

Resumen del producto
Winner2008A es un analizador láser de tamaño de partículas con dispersión húmeda totalmente automático basado en el principio de dispersión de Mie. Mide partículas desde 0,01 μm hasta 2000 μm mediante detección de doble haz y doble espectro y tecnología de dispersión lateral para mejorar precisión y sensibilidad. Diseñado para institutos de investigación, laboratorios universitarios, centros I+D y laboratorios de control de calidad.

Especificaciones principales (resumen)
Modelo: Winner2008A
Principio: dispersión de Mie
Disposición del detector: arreglo logarítmico; ángulo de prueba 0,015°–145°
Modos de operación: totalmente automático o manual
Tiempo de prueba completo: <2 min; intervalo de resultado: 500 ms
Dimensiones: 1040 × 440 × 540 mm
Peso neto: 58 kg

Rango de medición y canales
Rango de medición: 0,01–2000 μm
Número de canales: 106
Precisión (CRM D50): ≤0,5 %
Repetibilidad (CRM D50): ≤0,5 %

Sistema de dispersión
Métodos integrados: ultrasónico, agitación mecánica y circulación por tubería

• Ultrasónico: 40 kHz, 60 W (tiempo ajustable)
• Agitación: 0–3000 rpm (ajustable)
• Circulación: flujo nominal 30 L/min; potencia 70 W
• Sensor de nivel de agua (Reino Unido): evita desbordamientos y protege el equipo
• Volumen de la cubeta de muestra: 10 mL

Óptica y láser
Fuente de luz: láser semiconductor rojo λ = 639 nm, P > 3,0 mW; láser verde auxiliar opcional λ = 405 nm, P > 2,0 mW
Alineación del banco óptico: totalmente automática; precisión de alineación hasta 0,2 μm
Trayectoria óptica: transformada de Fourier con luz convergente
Longitud focal efectiva: 500 mm
Seguridad láser: Clase 1

Funciones del software y salida de datos
Modelos de análisis compatibles: distribución libre, distribución R-R, log-normal y modelos estadísticos por categoría.
Comparación estadística: comparar múltiples resultados por lote, antes/después del procesamiento o por tiempo de procesamiento.
Procesamiento de datos: análisis estadístico inteligente para obtener resultados representativos.
Salidas personalizadas: cualquier valor D entre D1 y D100, porcentajes acumulados mayores/menores que un tamaño y porcentaje acumulado para un rango de tamaños.
Salidas: valores típicos de tamaño de partícula, datos y gráficos de distribución diferencial, datos y curvas de distribución acumulada.
Exportación de informes: Word, Excel, BMP, TXT, PDF.
Operación con un clic: flujo automático para toma de agua, eliminación de burbujas, dispersión, medición, limpieza y tratamiento de datos.
Idiomas de la interfaz: chino e inglés (otros idiomas opcionalmente).
GMP: opcional

Ventajas

• Operación automática con un botón para reducir pasos del operario y estandarizar mediciones.
• Sistema integrado de dispersión húmeda/seca que combina agitación mecánica, ultrasonido y circulación para minimizar re-aglomeración.
• Trayectoria óptica por transformada de Fourier con luz convergente para mejorar la resolución submicrónica.
• Alineación óptica automática con motor paso a paso híbrido; precisión de micromovimiento hasta 0,1 μm para estabilidad.
• Doble camino óptico (doble espectro y doble láser ortogonal) que amplía el rango de medida y mejora sensibilidad y resolución.
• Técnica de ajuste libre para reflejar la distribución real de partículas sin limitaciones funcionales.

Principio de ensayo
Principio de dispersión de Mie (banco óptico y método protegidos por patentes).

Aplicación
Materiales y sectores aplicables: cemento, cerámica, farmacéutica, emulsiones, recubrimientos, colorantes, textiles, productos químicos, catalizadores, fluidos de perforación, abrasivos, lubricantes, materiales de soldadura, muestras biológicas (células/microorganismos), aditivos alimentarios, pesticidas, explosivos, grafito, materiales fotosensibles, combustibles, tintas, polvos metálicos y no metálicos, carbonato de calcio, caolín, pulpa carbón-agua y otros sistemas en polvo/líquido.

Tecnología patentada
Incluye varias tecnologías patentadas sobre diseño del banco óptico, alineación óptica 3D, aplicación de la dispersión Mie, cubeta de muestra sellada para analizador en seco, aplicación ortogonal de doble láser, diseño de bomba de dispersión de polvo e instalación de circulación húmeda.

Informe de prueba
Formatos exportables: Word, Excel, BMP, TXT, PDF para análisis, archivo y citas.

Especificaciones técnicas

• Modelo: Winner2008A
• Rango de medición: 0,01–2000 μm
• Principio: dispersión de Mie
• Disposición de detectores: arreglo logarítmico; ángulo 0,015°–145°
• Canales: 106
• Error de precisión: ≤0,5 % (CRM D50)
• Error de repetibilidad: ≤0,5 % (CRM D50)
• Dispersión ultrasónica: 40 kHz, 60 W (tiempo ajustable)
• Velocidad de agitación: 0–3000 rpm (ajustable)
• Circulación: 30 L/min; 70 W
• Volumen de muestra: 10 mL
• Fuente de luz: láser rojo 639 nm, P>3,0 mW; opcional verde 405 nm, P>2,0 mW
• Trayectoria óptica: transformada de Fourier con luz convergente; longitud focal efectiva 500 mm
• Precisión de alineación óptica: hasta 0,2 μm (automática)
• Clase de seguridad láser: Clase 1
• Operación: totalmente automática o manual
• Tiempo de prueba completo: <2 minutos; intervalo de resultado 500 ms
• Dimensiones: 1040 × 440 × 540 mm
• Peso neto: 58 kg
• Software: modelos múltiples, D personalizables (D1–D100), comparación estadística, flujo automático en un clic
• Exportación de informe: Word, Excel, BMP, TXT, PDF
