Granulómetro por difracción láser Winner2308A

para la industria cosméticapara la investigaciónpara la industria farmacéutica

Visión general del producto

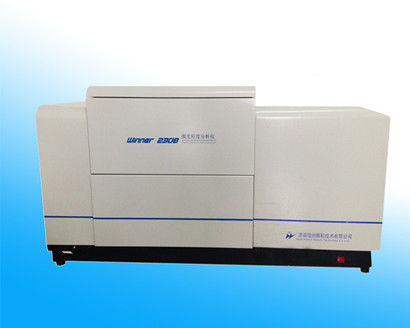

El Winner2308A es un analizador láser inteligente y totalmente automático de tamaño de partículas para mediciones húmedas y secas, basado en la teoría de difracción láser (dispersión de Mie y Fraunhofer). Rango húmedo: 0,01–2000 µm; rango seco: 0,1–2000 µm. Sistema de detección de doble haz / doble espectro y tecnología de dispersión lateral para análisis de partículas fiables y repetibles, pensado para control de calidad industrial, institutos de investigación, laboratorios universitarios, centros I+D y organismos de ensayo.

Características clave

• Conmutación húmedo/seco con un clic: dispersión húmeda y seca integradas en un único equipo con conmutación por tecla.
• Sistemas integrados de dispersión húmeda y seca: el sistema húmedo integra agitación mecánica, dispersión ultrasónica y circuito de recirculación; el sistema seco utiliza tecnología patentada de dispersión turbulenta y técnica de corte por onda de choque.
• Modo de operación inteligente: operación automática guiada que permite pruebas con una sola tecla, con avisos de muestreo y ejecución automática de secuencias.
• Diseño óptico avanzado: transformada de Fourier de luz convergente y camino óptico de doble espectro para recoger la luz dispersada sin limitaciones de apertura de lente.
• Doble camino óptico: diseño ortogonal de doble espectro y doble láser que amplía el rango y la precisión; sistema de sonda fotoeléctrica de alta sensibilidad para captación de señales dispersadas.
• Técnica de ajuste libre sin restricciones: algoritmo original para reflejar el estado real de la distribución de partículas.

Aplicaciones

• Medición de polvos sólidos, suspensiones y emulsiones: productos químicos, materiales magnéticos, farmacéuticos, cemento, recubrimientos, alimentación, pesticidas, materiales nucleares, electrónica, materiales para baterías, papel, metalurgia, cerámica, materiales de construcción, cosméticos, abrasivos, polvos metálicos y no metálicos.
• Materiales típicos: carbonato de calcio, talco, caolín, óxidos, aluminio, tierras raras, carburo sinterizado, catalizadores, agentes espumantes, refractarios, cargas, grafito, pigmentos, etc.

General
Nombre del modelo: Winner2308A
Principio: dispersión de Mie y Fraunhofer
Disposición del detector: matriz logarítmica, ángulo de prueba 0,015°–145°
Modo de operación: totalmente automático / control manual seleccionable
Velocidad de prueba completa: húmedo <2 min; seco <1 min; intervalo de resultados: 500 ms
Dimensiones: 1040 × 440 × 540 mm
Peso neto: 58 kg

Tamaño de medición y dispersión
Rango de medición: húmedo 0,01–2000 µm; seco 0,1–2000 µm
Número de canales: 106
Precisión (CRM D50): húmedo ≤0,5 %; seco ≤1,0 %
Repetibilidad (CRM D50): húmedo ≤0,5 %; seco ≤1,0 %
Dispersión húmeda: ultrasónico 40 kHz / 60 W (ajustable); agitación 0–3000 rpm; circulación 30 L/min; volumen cubeta muestra 10 mL; sensor de nivel de agua anti-desbordamiento
Dispersión seca: dispersión turbulenta patentada con corte por onda de choque; velocidad de alimentación ajustable; medio de dispersión: aire comprimido 0–6 bar

Óptica
Fuente de luz: láser semiconductor rojo λ=639 nm, P>3,0 mW; láser verde opcional λ=405 nm, P>2,0 mW
Alineación del banco óptico: completamente automática, precisión hasta 0,2 µm
Camino óptico: transformada de Fourier de luz convergente
Longitud focal efectiva: 500 mm
Seguridad láser: Clase 1

Funciones de software
Modos de análisis: distribución libre, distribución R-R, log-normal y modelos estadísticos
Comparación estadística: comparaciones por lotes y control de proceso entre múltiples resultados
Procesamiento de datos: análisis estadístico inteligente para obtener resultados representativos
Análisis personalizado: salidas D1–D100, porcentajes acumulados mayores/menores que tamaños especificados y porcentajes acumulados por rango
Salida: tamaños característicos, distribuciones diferenciales y acumuladas, gráficos (histograma/curva)
Informes: exportable a Word, Excel, BMP, TXT, PDF
Operación con un clic: modo húmedo automatiza la entrada de agua, eliminación de burbujas, dispersión, prueba, limpieza y procesamiento de datos; modo seco automatiza recogida de polvo, suministro de aire, alimentación, prueba y procesamiento de datos
Idioma de interfaz: chino e inglés (otros idiomas bajo petición)
GMP: opcional

Ventajas

• Dispersión húmeda y seca integradas con conmutación en un clic.
• Sistemas integrados con operación SOP en una tecla.
• Modo inteligente para pruebas guiadas en una sola acción.
• Camino óptico patentado y diseño de doble trayectoria para mayor rango y precisión.
• Técnica de ajuste libre sin restricciones para un análisis realista de la distribución de partículas.

Patentes & protecciones (seleccionadas)
Patentes seleccionadas: diseño del banco óptico No. ZL 2014 2 0378380.8; sistema de alineación 3D No. ZL 2013 2 0835882.4; aplicación principio Mie No. ZL 2013 2 0812021.4; cubeta sellada para analizador seco No. ZL.2011 2 0267646.8; haz láser dual ortogonal No. ZL 2007 2 0025702.0; diseño bomba de dispersión de polvo No. ZL 2007 2 0018648.7; instalación de circulación húmeda No. ZL2010 2 0593526.2

Características / Especificaciones técnicas

• Modelo: Winner2308A
• Rango de medición (húmedo): 0,01–2000 µm
• Rango de medición (seco): 0,1–2000 µm
• Canales: 106
• Precisión (CRM D50): húmedo ≤0,5 %; seco ≤1,0 %
• Repetibilidad (CRM D50): húmedo ≤0,5 %; seco ≤1,0 %
• Dispersión húmeda: ultrasónico 40 kHz / 60 W; agitación 0–3000 rpm; circulación 30 L/min
• Dispersión seca: tecnología de dispersión turbulenta patentada; aire comprimido 0–6 bar
• Fuentes luminosas: láser rojo 639 nm (>3,0 mW); láser verde opcional 405 nm (>2,0 mW)
• Precisión del banco óptico: hasta 0,2 µm
• Longitud focal efectiva: 500 mm
• Clase de seguridad láser: 1
• Velocidad de prueba completa: húmedo <2 min; seco <1 min; intervalo de resultado: 500 ms
• Dimensiones: 1040 × 440 × 540 mm
• Peso neto: 58 kg
• Volumen de la cubeta de muestra: 10 mL
• Formatos de exportación: Word, Excel, BMP, TXT, PDF
