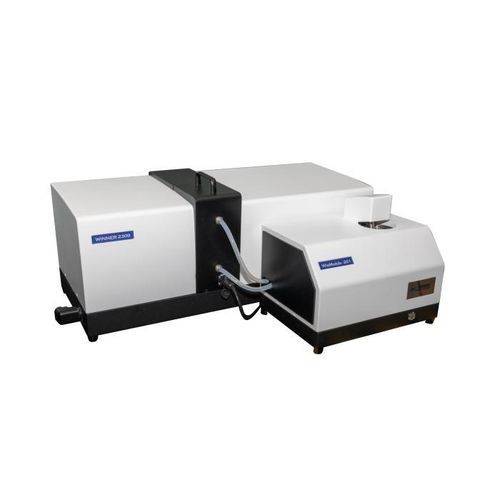

Granulómetro láser Winner2309A WinModule-201

por difracción láserópticopara la investigación

Resumen del producto
El Winner2309A WinModule-201 es un analizador láser de tamaño de partículas en húmedo, inteligente y totalmente automático, que combina los principios de dispersión de Mie y difracción de Fraunhofer. El sistema integra una sonda fotoeléctrica de alta sensibilidad y una óptica con lentes Canon importadas para ofrecer distribuciones de tamaño de partícula precisas y repetibles. Está pensado para control de calidad en producción industrial, institutos de investigación, laboratorios universitarios, centros I+D de empresas y organismos de ensayo.

Características clave

• Rango de medida: 0,01–3500 µm.
• Combinación de dispersión de Mie y difracción de Fraunhofer para mediciones de amplio rango y alta precisión.
• Sistema de dispersión húmeda totalmente automático con SOP de un clic (entrada de agua automática, eliminación de burbujas, dispersión, ensayo, limpieza y tratamiento de datos).
• Sonda fotoeléctrica de alta sensibilidad y óptica con lentes Canon importadas para mayor precisión y repetibilidad.
• Alineación automática del banco óptico (control por pasos a nivel micrón) y diseño patentado de Fourier inversa (trayectoria óptica plegada) para ampliar el rango angular y la resolución.
• Múltiples métodos de dispersión: ultrasónica, agitación mecánica y circulación integrada con control coordinado de ultrasonidos y circulación.
• Velocidad de ensayo rápida: hasta 10 segundos; adquisición de datos hasta 10 kHz.
• Seguridad láser Clase 1; diseño de doble láser (principal 639 nm y auxiliar 405 nm).

Aplicaciones

• Cemento
• Cerámica
• Industria farmacéutica y polvos médicos
• Emulsiones, dopes, tintes, acabados
• Productos químicos y catalizadores
• Fluidos de perforación y abrasivos
• Lubricantes, pastas de soldadura, polvos celulares/biológicos
• Alimentos, aditivos, pesticidas, explosivos
• Grafito, materiales fotosensibles, combustibles, tintas
• Polvos metálicos y no metálicos
• Carbonato de calcio, caolín, pulpa carbón-agua y otros materiales en polvo

Especificaciones principales — General
Nombre del modelo: Winner2309A WinModule-201
Principio: dispersión de Mie y difracción de Fraunhofer
Velocidad de ensayo: hasta 10 segundos
Índice de refracción: amplio rango; entrada de índice personalizada soportada
Frecuencia de muestreo: hasta 10 kHz
Dimensiones externas: Unidad principal: 870×340×380 mm; Módulo húmedo: 415×280×335 mm
Peso neto: Unidad principal: 32 kg; Módulo húmedo: 15 kg
Modo de operación: SOP totalmente automatizado

Especificaciones principales — Tamaño de medida
Rango de medida: 0,01–3500 µm
Inyector de muestra: WinModule-201
Número de canales: 116 canales
Error de exactitud: ≤0,5 % (CRM D50)
Error de repetibilidad: ≤0,5 % (CRM D50)
Dispersión: Ultrasónica: f = 40 kHz, P = 60 W (tiempo ajustable); Agitación: 0–3000 rpm (ajustable); Circulación: caudal 1–8 L/min, potencia 120 W; métodos húmedos: ultrasónico, agitación mecánica y circulación integrada
Volumen del depósito de muestra: 600 ml

Especificaciones principales — Óptica
Fuente de luz: Láser principal λ = 639 nm, P > 2 mW; Láser auxiliar λ = 405 nm, P > 2 mW
Alineación del banco óptico: alineación automática
Camino óptico: Fourier inversa (trayectoria óptica plegada)
Seguridad láser: Clase 1

Especificaciones principales — Funciones de software
Modos de análisis: distribución libre, distribución R-R, log-normal y modelos estadísticos por categoría
Comparación estadística: comparación entre lotes y antes/después de procesos
Procesamiento de datos: procesamiento estadístico inteligente para obtener resultados representativos
Análisis personalizado: salida de cualquier tamaño característico entre D1 y D100; porcentajes acumulados mayores/menores o en un rango
Salida: distribuciones granulométricas diferenciales y acumuladas y gráficos (histogramas/curvas); métricas típicas de tamaño de partícula
Informe de ensayo: exportable a Word, Excel, BMP, TXT, PDF
Operación de un clic: modo automático que realiza entrada de agua, eliminación de burbujas, dispersión, ensayo, limpieza y procesamiento de datos con un botón
Idioma: interfaz en chino e inglés (otros idiomas disponibles bajo petición)
GMP: opcional

Ventajas

• Alineación automática del banco óptico con motores paso a paso híbridos de precisión para posicionamiento a nivel micrón y medidas estables.
• Dispersion por circulación de alta estabilidad que evita sedimentación y aglomeración; control coordinado de ultrasonidos y circulación.
• Diseño modular seco/húmedo que acorta las tuberías de circulación, evita la precipitación de partículas grandes, facilita la limpieza y reduce costes de mantenimiento.
• Software avanzado con ajuste multimodal sin restricciones para grupos multimodales y alta resolución por debajo de 2 µm (12 clases de tamaño).
• Camino óptico patentado (Fourier inversa plegada) que ofrece un rango de ángulos de ensayo de 0,015–145°, ampliando el rango y la resolución de medida, con trayectoria óptica sellada antipolvo.

Especificaciones técnicas

• Modelo: Winner2309A WinModule-201
• Rango de medida: 0,01–3500 µm
• Principios: dispersión de Mie y difracción de Fraunhofer
• Canales: 116
• Exactitud / Repetibilidad: ≤0,5 % (CRM D50)
• Velocidad de ensayo: hasta 10 segundos
• Adquisición de datos: hasta 10 kHz
• Dispersión: Ultrasónica (40 kHz, 60 W ajustable), agitación mecánica (0–3000 rpm), dispersión por circulación integrada (1–8 L/min, 120 W)
• Volumen del depósito de muestra: 600 ml
• Fuentes de luz: láser principal 639 nm y láser auxiliar 405 nm (cada uno P > 2 mW)
• Camino óptico: Fourier inversa (plegado), alineación automática del banco óptico
• Clase de láser: Clase 1
• Dimensiones: Unidad principal 870×340×380 mm; Módulo húmedo 415×280×335 mm
• Peso: Unidad principal 32 kg; Módulo húmedo 15 kg
• Operación: SOP totalmente automatizado; operación completa en un clic
• Interfaces/idiomas: chino e inglés (otros idiomas disponibles)
• Exportación de informes: Word, Excel, BMP, TXT, PDF
