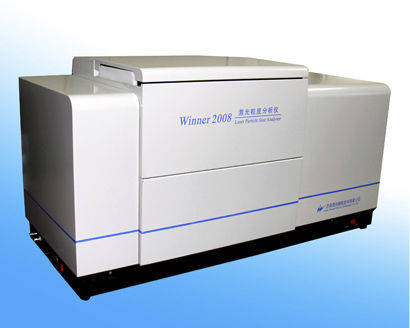

Granulómetro por difracción láser Winner2008B

láserópticopara la industria alimentaria

Resumen del producto
El Winner2008B es un analizador láser de tamaño de partículas con dispersión húmeda totalmente automático que utiliza el principio de dispersión de Mie. Rango de medida 0,01–1200 µm. La detección de doble haz y doble espectro junto con la medición por dispersión lateral ofrece análisis fiables y repetibles, adecuado para control de calidad de producción, institutos de investigación, laboratorios universitarios, centros I+D y organismos de ensayo.

Características clave / Ventajas

• Operación automática con un solo botón: toma de agua, eliminación de burbujas, dispersión, prueba, limpieza y procesamiento de datos.
• Sistema integrado de dispersión húmeda/seca que combina agitación mecánica, dispersión ultrasónica y circulación de tubería para evitar la reprecipitación de partículas grandes.
• Camino óptico de transformada de Fourier con luz convergente (patente Winner) para mejorar la discriminación de partículas submicrónicas.
• Alineación óptica automática: motor paso a paso híbrido de cuatro fases con precisión de micro-movimiento hasta 0,1 µm.
• Diseño de doble camino óptico: doble espectro y disposición ortogonal de doble láser que amplía el rango y mejora sensibilidad y resolución.
• Técnica de ajuste libre no restringida para reflejar la distribución real del tamaño de partículas.

Especificaciones principales
Nombre del modelo: Winner2008B; Principio: dispersión de Mie; Disposición de detectores: arreglo logarítmico, ángulo de prueba 0,015°–145°; Modo de operación: automático / manual seleccionable; Tiempo total de prueba: <2 min; Intervalo de resultado: 500 ms; Dimensiones externas: 1040 × 440 × 540 mm; Peso neto: 58 kg.

Tamaño de medida / Rendimiento
Rango de medida: 0,01–1200 µm; Número de canales: 84; Error de exactitud: ≤0,5% (CRM D50); Error de repetibilidad: ≤0,5% (CRM D50).

Sistema de dispersión

• Ultrasónico: 40 kHz, 60 W (tiempo ajustable).
• Agitación mecánica: 0–3000 rpm (ajustable).
• Circulación: caudal nominal 30 L/min, potencia nominal 70 W.
• Sensor de nivel de agua (UK) para evitar derrames y proteger el equipo.
• Volumen del depósito de muestra: 10 mL.

Óptica
Fuente de luz: láser semiconductor rojo (λ = 639 nm) P > 3,0 mW; láser verde auxiliar opcional (λ = 405 nm) P > 2,0 mW. Alineación del banco óptico: totalmente automática, precisión hasta 0,2 µm. Camino óptico: transformada de Fourier en luz convergente; longitud focal efectiva: 500 mm. Seguridad láser: Clase 1.

Funciones de software

• Modos de análisis: distribución libre, distribución R-R, log-normal y estadísticas por categoría.
• Comparación estadística entre resultados, lotes o antes/después del tratamiento.
• Procesamiento inteligente de datos para generar resultados representativos.
• Salidas personalizadas: cualquier tamaño característico entre D1 y D100; porcentajes acumulados por encima/por debajo de tamaños o rangos definidos.
• Formatos de salida: valores de tamaño, distribución diferencial/por intervalos y gráficos, distribución acumulada y curvas.
• Exportación de informes: Word, Excel, imagen (BMP), texto (TXT) y PDF.
• Operación con un clic: modo automático cubre toma de agua, desaireación, dispersión, prueba, limpieza y gestión de datos.
• Interfaz: chino e inglés; otros idiomas disponibles bajo petición.
• GMP: opcional.

Aplicaciones

• Cemento, cerámica
• Productos farmacéuticos, emulsiones, dope, tintes
• Rellenos, productos químicos, catalizadores
• Fluidos de perforación, abrasivos, lubricantes, materiales de soldadura
• Células, microorganismos, alimentos, aditivos, pesticidas, explosivos
• Grafito, materiales fotosensibles, combustibles, tintas
• Polvos metálicos, no metálicos, carbonato de calcio, caolín
• Lechada agua-carbon y otras suspensiones en polvo

Patentes y tecnologías especiales

• Patente diseño del banco óptico (n.º ZL 2014 2 0378380.8)
• Patente sistema de alineación 3D del banco óptico (n.º ZL 2013 2 0835882.4)
• Patente aplicación principio de dispersión de Mie (n.º ZL 2013 2 0812021.4)
• Patente cubeta sellada para analizador de partículas en seco (n.º ZL.2011 2 0267646.8)
• Patente aplicación de doble haz láser ortogonal (n.º ZL 2007 2 0025702.0)
• Patente diseño de bomba de dispersión de polvo (n.º ZL 2007 2 0018648.7)
• Patente instalación de circulación húmeda (n.º ZL2010 2 0593526.2)

Especificaciones técnicas

• Nombre del modelo: Winner2008B
• Rango de medida: 0,01–1200 µm
• Número de canales: 84
• Principio: dispersión de Mie
• Disposición de detectores: arreglo logarítmico, 0,015°–145°
• Modo de operación: automático / manual
• Tiempo de prueba completo: <2 min; Intervalo: 500 ms
• Dispersión ultrasónica: 40 kHz, 60 W (tiempo ajustable)
• Agitación mecánica: 0–3000 rpm (ajustable)
• Circulación: 30 L/min, 70 W
• Volumen del depósito de muestra: 10 mL
• Fuente de luz: rojo 639 nm >3,0 mW; opcional verde 405 nm >2,0 mW
• Precisión de alineación del banco óptico: hasta 0,2 µm (automática)
• Camino óptico: transformada de Fourier en luz convergente; longitud focal efectiva: 500 mm
• Clase de seguridad láser: Clase 1
• Dimensiones externas: 1040 × 440 × 540 mm
• Peso neto: 58 kg
• Exactitud / Repetibilidad: ≤0,5% (CRM D50)
• Software: análisis multi-modo, salidas personalizadas, exporte de informes Word/Excel/BMP/TXT/PDF, operación automática con un clic
