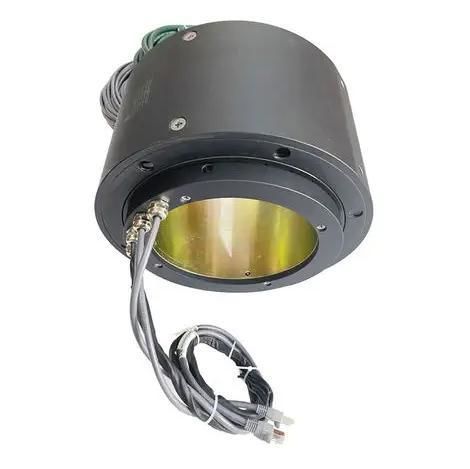

Anillo colector vía Ethernet DHK195F

100 Mbpscon centro huecopara la industria del petróleo

Anillo deslizante a prueba de explosiones diámetro de agujero grande 190mm Clasificación a prueba de explosiones: Ex d IIB T4 Gb Disponible para personalizar, ID estándar 3-500 mm, OD 10-800 mm Diseñado para escenarios de riesgo de explosión, este anillo deslizante a prueba de explosiones ofrece una transmisión confiable de potencia y señales de 360° con características de seguridad robustas. Certificado Ex d IIB T4 Gb, combina una rigurosa protección contra explosiones con ingeniería de alto rendimiento. Especificaciones clave: - Dimensiones: Diámetro interior 195mm, Diámetro exterior 320mm - Señales: 2 grupos de transmisión de red 100Mbps - Canales: 15 en total (5 circuitos de potencia × 20A; 10 circuitos de señal × 5A, incluidos 2 circuitos blindados para señales de red) - Voltaje: 0~440VAC/240VDC - Resistencia de aislamiento: 1000MΩ (circuitos de potencia @1000VDC); 500MΩ (señales @500VDC) - Resistencia dieléctrica: 1500VAC/50Hz (60s, 1mA para circuitos de potencia) - Variación de resistencia dinámica: <10mΩ - Velocidad de operación: 0~100rpm - Ambiente: -20℃~+80℃, <70% de humedad - Protección: Clasificación IP65; Material estructural Q235A con contactos de metal noble (oro) para conectividad de baja pérdida - Característica adicional: Conector de bloqueo metálico impermeable para un sellado mejorado. Ideal para equipos industriales que requieren una rotación segura y estable en atmósferas explosivas, este anillo deslizante asegura un rendimiento ininterrumpido incluso en condiciones adversas. • Aplicaciones típicas: 1. Industria del petróleo, gas natural y química Características de riesgo: El ambiente a menudo contiene gases inflamables (por ejemplo, metano, hidrógeno), líquidos volátiles (por ejemplo, gasolina, benceno) o polvos combustibles. La electricidad estática y las chispas eléctricas pueden desencadenar fácilmente explosiones. Equipos típicos: - Equipos rotativos en refinerías/plantas químicas: Como agitadores de reactores, juntas rotativas para tuberías, ejes de agitación para tanques de almacenamiento y centrifugadoras. Los anillos deslizantes deben transmitir la potencia del motor (por ejemplo, 220VAC/380VAC), señales de sensores (por ejemplo, monitoreo de temperatura y presión) y comandos de control, cumpliendo con las certificaciones a prueba de explosiones (por ejemplo, Ex d IIB T4 Gb). - Plataformas de petróleo y gas en alta mar: Sistemas de accionamiento de tuberías de perforación rotativas en plataformas de perforación en alta mar y conectores rotativos para tuberías de petróleo/gas. Estos requieren resistencia a la niebla salina y la humedad, y cumplimiento con los estándares a prueba de explosiones del ambiente marino (por ejemplo, Ex d I M2). 2. Minas de carbón e industria minera Características de riesgo: El gas subterráneo (principalmente metano), el polvo de carbón y las mezclas de aire pueden formar gases explosivos. Las chispas eléctricas generadas durante el funcionamiento del equipo representan peligros significativos. Equipos típicos: - Maquinaria rotativa subterránea en minas de carbón: Como tambores de elevación para minería, impulsores de ventiladores y juntas rotativas en la sección de corte de los mineros de carbón. Los anillos deslizantes deben transmitir corrientes altas (por ejemplo, potencia del motor), señales de codificadores (para control de velocidad) y presentar altas clasificaciones de protección (IP65/IP67) para resistir el ambiente húmedo y polvoriento subterráneo. - Equipos de trituración/cribado minero: Ejes rotativos para cribas vibratorias y conexiones eléctricas rotativas para rodamientos de rotores de trituradoras. Estos requieren resistencia al impacto y al desgaste para evitar tiempos de inactividad del equipo o ignición de gas por chispas debido a fallas del anillo deslizante. • Descripción del nombre del producto: (1) Tipo de producto: DH—anillo deslizante eléctrico (2) Método de instalación: K—agujero pasante (3) Diámetro del orificio del producto de agujero pasante 195 mm F—A prueba de explosiones (4) Circuitos totales: 15 circuitos (5) La corriente nominal o no se marcará si pasa por una corriente nominal diferente para los circuitos. (6) Número de identificación: –XXX; Para distinguir diferentes especificaciones del mismo modelo de producto, se agrega el número de identificación después del nombre. Por ejemplo: DHK080-24 tiene dos conjuntos de productos con el mismo nombre, la longitud del cable, el conector, el método de instalación, etc. son diferentes, puede agregar el número de identificación: DHK080-24-002; si hay más de este modelo en el futuro, y así sucesivamente -003, -004, etc. - Especificaciones técnicas / Características: - Clasificación a prueba de explosiones: Ex d IIB T4 Gb - Diámetro interior: 195mm - Diámetro exterior: 320mm - 2 grupos de señales de red 100Mbps - 15 canales (5 potencia × 20A, 10 señal × 5A, 2 blindados para red) - Voltaje: 0~440VAC/240VDC - Resistencia de aislamiento: 1000MΩ (potencia), 500MΩ (señal) - Resistencia dieléctrica: 1500VAC/50Hz (potencia) - Variación de resistencia dinámica: <10mΩ - Velocidad de operación: 0~100rpm - Ambiente de operación: -20℃~+80℃, <70% de humedad - Protección: IP65 - Material: Q235A con contactos de oro - Conector de bloqueo metálico impermeable
