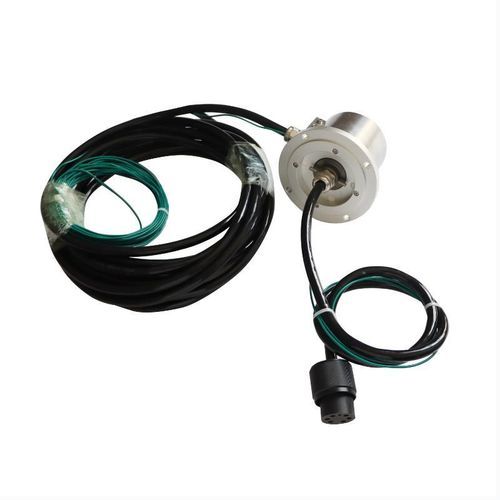

Anillo colector para enrollacable DHS090-6

marinode acero inoxidablealeación de aluminio

Descripción breve
DHS090-6 Anillo colector estanco IP68, diámetro exterior 90 mm, 6 circuitos, con cables estancos y conectores impermeables. Diseñado para carretes de cable marinos y entornos submarinos severos, garantiza la transmisión fiable de energía y señales durante la rotación continua.

Puntos clave

• Protección IP68 real — Totalmente hermético al polvo y resistente a la inmersión, diseñado para carretes de cable marinos, cabrestantes offshore y equipos submarinos.
• Cables estancos y conectores impermeables — Equipado con cables estancos y conectores con clasificación IP68 para evitar la entrada de agua en la salida.
• Compacto Ø 90 mm — Diseño ahorrador de espacio, fácil integración en carretes, enrolladores y maquinaria giratoria.
• Configuración de 6 circuitos — Soporta canales combinados de potencia y señal, cubriendo necesidades de transmisión mixtas en una sola unidad.
• Resistente a la corrosión y duradero — Carcasa de aleación de aluminio o acero inoxidable con sellado de grado marino, vida útil hasta 80 millones de revoluciones, operación sin mantenimiento.
• Personalizable — Número de circuitos, corriente nominal, longitud de cable y tipo de conector disponibles para soluciones a medida.

Especificaciones del anillo colector conductor
Modelo: DHS090-6
Número de circuitos: 7 circuitos en total: • 2 circuitos @ 30A (potencia) • 2 circuitos @ 10A (potencia) • 2 circuitos (señal apantallada)
Tensión nominal: 24V ~ 220V AC/DC
Material de contacto: Metal precioso
Especificación de cable: Cables suministrados por el cliente (personalizable)
Grado de protección: IP68 (hermético y sumergible)
Material de la carcasa: Aleación de aluminio
Velocidad de rotación: 0 ~ 100 rpm
Resistencia de aislamiento: ≥ 500 MΩ @ 1000V DC (humedad normal)
Resistencia dieléctrica: ≥ 1000V @ 50Hz (entre circuitos adyacentes)
Temperatura de funcionamiento: -20°C ~ +80°C
Humedad de funcionamiento: 60% HR o superior

Características principales y beneficios

• Impermeabilidad IP68 extrema: Diseñado para inmersión y condiciones extremadamente húmedas, apto para carretes marinos, cámaras submarinas y ROV.
• Transmisión híbrida de potencia y señal: Combina circuitos de potencia de alta carga (30A) con canales de señal blindados sensibles en una unidad compacta.
• Rendimiento excepcional de aislamiento: Soporta pruebas de alta tensión (≥1000V) y mantiene alta resistencia de aislamiento (≥500 MΩ), evitando cortocircuitos en sistemas de 24V–220V.
• Carcasa de aluminio resistente a la corrosión: Cuerpo en aleación de aluminio que aporta rigidez y resistencia a la corrosión en entornos salinos o químicamente agresivos.
• Bajo rozamiento y larga vida útil: Contactos de metal precioso que minimizan el desgaste durante la rotación continua (hasta 100 rpm), ofreciendo operación fiable y bajo mantenimiento.

Aplicaciones típicas

• Equipo marino: Carretes de cable, cabrestantes y juntas giratorias en embarcaciones.
• Robótica submarina: ROV, equipos de buceo y sistemas de salvamento.
• Offshore petróleo y gas: Conectores giratorios en condiciones climáticas adversas y entornos húmedos.
• Industria pesada: Procesos químicos húmedos y maquinaria de construcción exterior.

Opciones de personalización

• Longitud y tipo de cable: Especifique las longitudes de cable de estátor y rotor; se pueden integrar cables suministrados por el cliente.
• Escalado de tensión y corriente: Ajuste la configuración de circuitos según los requisitos de potencia.
• Tipos de conectores: Elección de conectores militares o estándar industrial (p. ej., MIL-DTL-38999, BNC, etc.).
• Sellado especial: Opciones de sellado mejorado para inmersión más profunda o aplicaciones de alta presión.

Características / Especificaciones técnicas

• Modelo: DHS090-6
• Diámetro exterior: 90 mm
• Grado de protección: IP68 (hermético y sumergible)
• Desglose de circuitos / corriente: 7 circuitos indicados en las especificaciones: 2 × 30A (potencia), 2 × 10A (potencia), 2 × señal blindada (nota: el título del producto hace referencia a 6 circuitos; la tabla indica 7 en total)
• Tensión nominal: 24V ~ 220V AC/DC
• Material de contacto: Metal precioso
• Material de la carcasa: Aleación de aluminio
• Velocidad de rotación: 0–100 rpm
• Resistencia de aislamiento: ≥ 500 MΩ @ 1000V DC (humedad normal)
• Resistencia dieléctrica: ≥ 1000V @ 50Hz (entre circuitos adyacentes)
• Temperatura de funcionamiento: -20°C a +80°C
• Humedad de funcionamiento: 60% HR o superior
• Especificación de cable: Cables suministrados por el cliente (personalizable)
