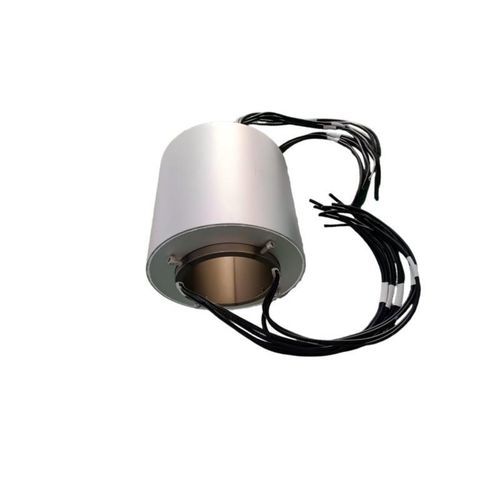

Anillo colector con centro hueco DHK143-5-65Aeje pasantemarinopara la industria aeronáutica
Añadir a mis favoritos
Añadir al comparador
Características
- Estructura
- con centro hueco, eje pasante
- Aplicaciones
- marino, para la industria aeronáutica, médico, para enrollacable, para aplicaciones industriales
- Material
- aleación de aluminio
- Otras características
- IP65, de gran diámetro, de corriente fuerte, de varias vías, estanco
- Tensión
Mín.: 24 V
Máx.: 380 V
- Corriente primaria
Mín.: 65 A
Máx.: 65 A
- Velocidad de rotación
Mín.: 0 rpm
(0 rad.min-1)Máx.: 100 rpm
(628 rad.min-1)- Número de contactos
Mín.: 5 unit
Máx.: 5 unit
- Diámetro interior
Mín.: 143 mm
(5,63 in)Máx.: 143,1 mm
(5,63 in)- Diámetro exterior
Mín.: 258 mm
(10,16 in)Máx.: 258 mm
(10,16 in)
Descripción
Descripción corta
Descripción del producto
Parámetros técnicos completos
Modelo base
Parámetros dimensionales
Rendimiento eléctrico
Especificación de cables y conductores
Parámetros estructurales y ambientales
Ventajas principales del producto
Escenarios principales de aplicación
Personalización y soporte técnico
Especificaciones técnicas
- Anillo colector DHK143-5-65A, diámetro interior 143 mm, 5 circuitos, 65 A por circuito, lengüeta antirrotación en D, IP65, carcasa de aleación de aluminio
Descripción del producto
- El anillo colector DHK143-5-65A, desarrollado por Jiujiang Ingiant Technology Co., Ltd., está optimizado para entornos industriales adversos. Emplea contactos de metales preciosos y una carcasa de aleación de aluminio para proporcionar una transmisión de potencia de alta corriente, estable y fiable entre las partes giratorias y las fijas. Sus características incluyen un gran paso interior, protección IP65, amplio rango de temperatura y larga vida útil, adecuado para plataformas giratorias de alta carga.
Parámetros técnicos completos
Modelo base
- DHK143-5-65A
Parámetros dimensionales
- Diámetro interior: 143 mm (+0,1 mm tolerancia)
- Diámetro exterior: 258 mm
- Altura total: 170 mm
Rendimiento eléctrico
- Número de circuitos: 5
- Corriente nominal: 65 A por circuito
- Tensión nominal: 380 V / 220 V / 24 V
- Resistencia de aislamiento: ≥500 MΩ (a 1000 V CC)
- Rigidez dieléctrica: ≥1000 V (50 Hz, entre circuitos)
Especificación de cables y conductores
- Configuración de cables: 2 × 6 mm² conductores paralelos por circuito
- Longitud de los conductores: 1,5 m (estator) + 1,5 m (rotor)
Parámetros estructurales y ambientales
- Material de contacto: metal precioso
- Material de la carcasa: aleación de aluminio
- Grado de protección: IP65
- Velocidad de giro nominal: 0–100 rpm
- Temperatura de funcionamiento: -20°C a +80°C
- Método de montaje: fijación mediante 4 × pernos M8, provisto de lengüeta antirrotación en D
Ventajas principales del producto
- Diseño de gran paso: el diámetro interior de 143 mm permite el paso de ejes, tuberías y racimos de cables para facilitar la integración.
- Alta resistencia ambiental: clasificación IP65 que garantiza protección contra polvo y resistencia a chorros de agua en entornos industriales exigentes.
- Rendimiento eléctrico estable: los contactos de metales preciosos reducen el ruido eléctrico y la resistencia de contacto para una transmisión fiable y mayor vida útil.
- Diseño mecánico fiable: carcasa de aleación de aluminio con lengüeta antirrotación en D y montaje estándar por pernos para una instalación segura.
Escenarios principales de aplicación
- Maquinaria de construcción e ingeniería: carretes de cable, equipos de bobinado
- Aeroespacial y defensa: sistemas giratorios de radar
- Medicina: equipos médicos rotativos de alta potencia
- Marina: maquinaria de cubierta y equipos rotativos offshore
- Otros sectores industriales: plataformas personalizadas de transmisión de energía rotativa de alta corriente
Personalización y soporte técnico
- Opciones de personalización: aumento de circuitos, integración mixta de potencia y señal, longitudes de cable a medida, diversos tipos de conectores; soporte técnico integral para integración y puesta en marcha.
Especificaciones técnicas
- Modelo: DHK143-5-65A
- Diámetro interior: 143 mm (+0,1 mm)
- Diámetro exterior: 258 mm
- Altura total: 170 mm
- Circuitos: 5
- Corriente nominal por circuito: 65 A
- Tensión nominal: 380 V / 220 V / 24 V
- Resistencia de aislamiento: ≥500 MΩ (1000 V CC)
- Rigidez dieléctrica: ≥1000 V (50 Hz, entre circuitos)
- Configuración de cables: 2 × 6 mm² por circuito
- Longitud de los conductores: 1,5 m estator + 1,5 m rotor
- Material de contacto: metal precioso
- Material de la carcasa: aleación de aluminio
- Grado de protección: IP65
- Velocidad de giro nominal: 0–100 rpm
- Temperatura de funcionamiento: -20°C a +80°C
- Montaje: 4 × pernos M8 con lengüeta antirrotación en D
