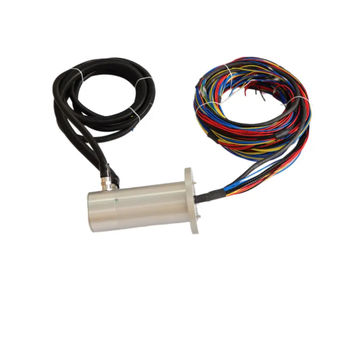

Anillo colector para bus CAN DHS099F-39

eléctricoindustrialde PTFE

Descripción breve

• Producto: Anillo colector estanco OD 99 mm para excavadora eléctrica
• Modelo: DHS099F-39
• Circuits totales: 39 (24 potencia + 15 señal)
• Corriente nominal: Potencia: 30A, Señal: 10A
• Tensión nominal: 0~380VAC/VDC
• Material de los contactos: Oro sobre oro
• Velocidad de funcionamiento: 0~300 rpm
• Clase de protección: IP65
• Aplicación: Excavadora eléctrica / maquinaria de construcción

Descripción del producto
El DHS099F-39 es un anillo colector combinado de servicio pesado desarrollado para excavadoras eléctricas y proyectos de conversión diésel-a-eléctrico. Se instala en el centro de giro de la excavadora para transferir energía eléctrica y señales de control desde el chasis inferior fijo (batería / fuente de alimentación) a la estructura superior giratoria (cabina, motor de giro, motor de bomba hidráulica, controlador, sensores). Con un diámetro exterior de 99 mm, carcasa de aleación de aluminio sellada IP65 y compartimentos separados para potencia/señal, evita el enredo de cables, las interrupciones de señal y las desconexiones de alta tensión durante la rotación continua de 360°.

Características clave

• Diseño combinado multicanal – 24 circuitos de potencia + 15 circuitos de señal en una unidad compacta
• Alta capacidad de corriente – 30A por circuito de potencia, apto para el accionamiento principal y la bomba de las excavadoras eléctricas
• Transmisión de señal estable – circuitos CAN-L/CAN-H dedicados, cables de señal apantallados, sin diafonía con la potencia
• Protección IP65 – hermético al polvo y resistente a chorros de agua, apto para obra, minería y uso exterior
• Contactos oro-oro – bajo ruido eléctrico, bajo desgaste, larga vida útil
• Soporte de encoder – circuito encoder opcional para ángulo de giro / retroalimentación
• Montaje en brida – integración sencilla con la junta giratoria central
• Fácil mantenimiento – conducto corrugado en conductores del rotor, marcado claro de estator/rotor

Especificaciones técnicas
Modelo: DHS099F-39
Diámetro exterior: Ø99 mm
Circuits totales: 39 (24 potencia + 15 señal)
Corriente nominal: Potencia 30A / circuito, Señal 10A / circuito
Tensión nominal: 0–380V AC/DC
Velocidad de funcionamiento: 0–300 rpm
Resistencia de aislamiento: Potencia ≥1000MΩ @1000VDC; Señal ≥500MΩ @500VDC
Rigidez dieléctrica: Potencia 1500VAC; Señal 500VAC
Resistencia dinámica: <10 mΩ
Material de contactos: Oro sobre oro
Carcasa: Aleación de aluminio
Clase de protección: IP65
Temperatura de funcionamiento: -20°C ~ +80°C
Conductor: AWG14 Teflon (potencia), 1mm² apantallado (señal)
Vida útil: 10 millones de revoluciones

Aplicación en excavadoras eléctricas

• Lado inferior del vehículo (estator / anillo interior) – conectado al paquete de baterías del chasis o a alimentación 380V por cable arrastrado
• Lado superior del vehículo (rotor / anillo exterior) – conectado al motor de giro, motor de bomba, controlador de cabina, cámara, sensores
• Los circuitos transmitidos incluyen: alimentación DC/AC de alta corriente para el motor de giro y la bomba hidráulica; alimentación auxiliar de 24V para controlador, pantalla, luces; bus CAN entre BMS, MCU y controlador superior; encoder / retroalimentación de ángulo; señales de presión, inclinación y temperatura

Por qué IP65 + OD99 para retrofit en excavadoras

• OD99mm encaja en el espacio común de brida central de excavadoras de 7–24 t
• IP65 soporta polvo, lluvia y salpicaduras de barro en obra; puede actualizarse a IP67 para minería
• Compartimentos separados potencia/señal evitan que las corrientes de arranque del motor interfieran con el CAN
• Contactos en oro + conductores Teflon reducen el aumento de temperatura en servicio continuo
