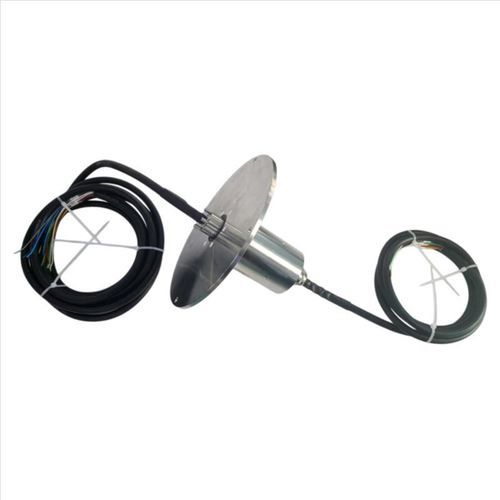

Anillo colector eléctrico

para aplicaciones offshorepara aplicaciones marinaspara aplicaciones industriales

Descripción breve
Este anillo deslizante anticorrosión de 60 mm de diámetro exterior dispone de 16 canales (4x5A + 12x2A), protección IP65 y cumple los requisitos de niebla salina GJB150A-2009. Carcasa de acero inoxidable y contactos de metal precioso; admite rotación 0-80 rpm y una vida mecánica de 300.000 revoluciones para entornos marinos e industriales exigentes.

Detalle del producto
El anillo deslizante anti-sal Ingiant de Ø60 mm es un conector eléctrico giratorio de alto rendimiento diseñado para su uso en ambientes marinos, offshore y militares corrosivos. Con 16 canales integrados (4 circuitos de 5A + 12 circuitos de 2A), proporciona transmisión estable de potencia y señales cumpliendo normas ambientales estrictas como IP65 y GJB150A-2009.

Especificaciones
Parámetro: Especificación
Número de circuitos: 16 (4×5A, 12×2A)
Tensión nominal: 0–220VAC/VDC
Resistencia de aislamiento: ≥100MΩ @ 500VDC
Resistencia dieléctrica: 550VAC @ 50Hz, 60s, sin rotura ni destello
Variación de resistencia dinámica: <10mΩ
Velocidad de funcionamiento: 0–80rpm
Temperatura de funcionamiento: -25°C ~ +55°C
Temperatura de almacenamiento: -25°C ~ +75°C
Humedad relativa: ≤95%±3% (30°C±3°C, sin condensación)
Grado de protección: IP65
Resistencia a la niebla salina: Conforme a GJB150A-2009
Material de la carcasa: Acero inoxidable
Material de los contactos: Metal precioso
Torque: ≤2.5N·m
Vida mecánica: 300.000 revoluciones

Características clave

• Diseño resistente a la corrosión: carcasa de acero inoxidable con protección IP65 y certificación GJB150A-2009 para garantizar fiabilidad en entornos con alta humedad y presencia de sal.
• Rendimiento eléctrico estable: contactos de metal precioso que mantienen una baja variación de resistencia dinámica (<10mΩ), minimizando interferencias en señales de potencia y baja corriente.
• Amplia adaptabilidad ambiental: rango de temperatura de -25°C a +55°C para condiciones industriales y militares extremas.
• Larga vida útil: 300.000 revoluciones mecánicas con necesidades de mantenimiento reducidas, reduciendo costes operativos a largo plazo.

Aplicaciones típicas

• Equipos marinos y offshore (sistemas radar, maquinarias de cubierta, monitorización embarcada)
• Sistemas militares y de defensa (conjuntos giratorios montados en vehículos/buques)
• Automatización industrial (equipos giratorios en exterior y entornos altamente corrosivos)
• Sistemas de vigilancia y seguridad para ambientes hostiles

Especificaciones técnicas

• Número de circuitos: 16 (4×5A, 12×2A)
• Tensión nominal: 0–220VAC/VDC
• Resistencia de aislamiento: ≥100MΩ @ 500VDC
• Resistencia dieléctrica: 550VAC @ 50Hz, 60s
• Variación de resistencia dinámica: <10mΩ
• Velocidad de funcionamiento: 0–80rpm
• Temperatura de funcionamiento: -25°C ~ +55°C
• Temperatura de almacenamiento: -25°C ~ +75°C
• Humedad relativa: ≤95%±3% (30°C±3°C, sin condensación)
• Grado de protección: IP65
• Resistencia a la niebla salina: Conforme a GJB150A-2009
• Material de la carcasa: Acero inoxidable
• Material de los contactos: Metal precioso
• Torque: ≤2.5N·m
• Vida mecánica: 300.000 revoluciones
