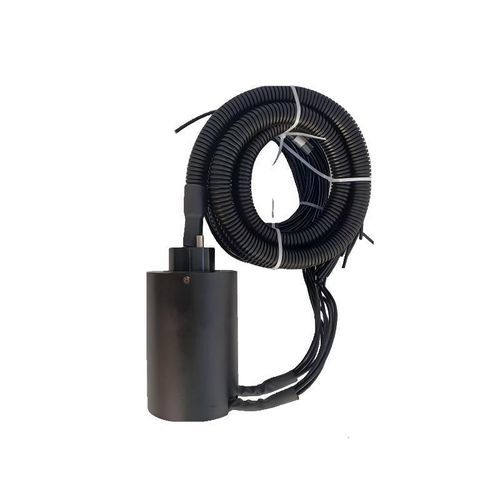

Anillo colector vía Ethernet DHK078

para bus CANRS-485eje pasante

Descripción corta
El anillo colector estanco Ø78 mm está diseñado para la transmisión continua de 360° de potencia y señales en entornos húmedos y agresivos. Dispone de una carcasa sellada de aleación de aluminio y contactos multicepillo de metal noble para reducir el ruido eléctrico, minimizar el desgaste y prolongar la vida útil en aplicaciones marinas, offshore y de lavado industrial. Disponible en configuraciones estándar y totalmente personalizables para el número de canales, la corriente nominal, la longitud de los cables y el tipo de conector.

Características clave

• Alto nivel de estanqueidad: Opciones IP65 / IP66 / IP68 — resistente a chorros de agua, inmersión temporal e ingreso de polvo.
• Perfil compacto de 78 mm: Diseño de ahorro de espacio con opciones de paso central (normalmente Ø25,4 mm) para integrar líneas hidráulicas/neumáticas.
• Opciones de circuitos flexibles: Configurable de 1 a 48 anillos; combinación de potencia (hasta 10A/20A por anillo) + señal de baja corriente + datos de alta velocidad (Ethernet, CAN bus, RS485, etc.).
• Contactos duraderos: Diseño multicepillo oro-oro o aleación de plata que asegura transmisión estable, variación de resistencia de contacto < 10 mΩ, funcionamiento sin mantenimiento.
• Carcasa resistente: Aleación de aluminio resistente a la corrosión; opción en acero inoxidable para aplicaciones marinas u offshore.
• Personalización: Longitud de cable, posición de salida (lateral/superior), montaje con brida e integración con junta rotativa para fluidos mixtos compatibles.

Aplicaciones

• Cabrestantes marinos y offshore, ROV, sistemas giratorios a bordo
• Enrolladores de cable y anillos de giro de grúas
• Máquinas de envasado, llenado y etiquetado expuestas a lavado
• Unidades pan-tilt CCTV exteriores, antenas radar
• Aerogeneradores, seguidores solares y equipos que requieren transferencia giratoria sellada de potencia/señal

Características / especificaciones técnicas

• Canales: 2
• Corriente nominal: 80 A (2 anillos)
• Tensión nominal: 0 ~ 380 V DC/VAC
• Resistencia de aislamiento: 1000 MΩ @ 1000 V DC
• Rigidez dieléctrica: 1500 VAC @ 50 Hz, 60 s, 1 mA
• Rango de resistencia de contacto dinámica: < 10 mΩ
• Velocidad de operación: 0 ~ 100 rpm
• Temperatura de operación: -20 °C ~ +80 °C
• Humedad de operación: ≤ 70%
• Grado de protección IP: IP65 (opciones hasta IP68)
• Material estructural: Aleación de aluminio (acero inoxidable opcional)
• Materiales de contacto: Metal precioso
• Longitud del cable: 1500 mm (±20 mm)
