HMI con pantalla táctil Control Panel

táctilcon pantalla multitáctilcon pantalla táctil resistiva

Resumen
Terminales HMI para visualización táctil escalable mono- y multitáctil. Los terminales Vico ejecutan la visualización CODESYS localmente y ofrecen conectividad Ethernet flexible para la integración con múltiples controladores.

Descripción

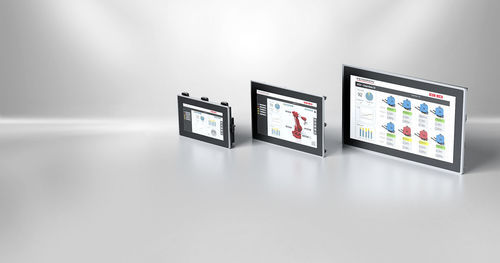

El terminal operador Vico (mono- o multitáctil) permite a fabricantes y usuarios crear visualizaciones independientemente del programa PLC. La visualización se ejecuta directamente en el Vico HMI sin requerir recursos adicionales del procesador ni extensiones del programa PLC. Un Vico HMI puede conectarse vía Ethernet a varios controladores compatibles con CODESYS de forma simultánea, con mapeo de variables opcional. El entorno de desarrollo de la visualización forma parte del CODESYS Development System sin costes adicionales. Se admiten las funciones modernas de visualización de CODESYS y la visualización de datos de proceso de controladores CODESYS V2.3 y CODESYS V3 facilita ampliaciones y modernizaciones. La familia Vico HMI incluye dispositivos con procesadores y pantallas escalables (4,3 a 10,1 pulgadas) y está disponible para uso a largo plazo en conceptos de máquina industriales.

Ventajas principales

• Pantalla widescreen con retroiluminación LED blanca
• Tecnología de procesador sin ventilador
• Procesador ARM Cortex-A8 con aceleración gráfica (1 GHz)
• Interfaces industriales (RS-232, RS-485, USB)
• Visualización mediante el CODESYS Development System
• Sellado continuo frontal contra polvo, suciedad y salpicaduras (frontal IP66)

Especificaciones técnicas generales (tabla)
Parámetro : Valor
Tipo : Vico 04
Tamaño / resolución de pantalla : 4,3" / 480 x 272 (PSP)
: 7" / 800 x 480 (WVGA)
: 10,1" / 1024 x 600 (WSVGA)
Pantalla táctil : Resistiva analógica de 4 hilos
Retroiluminación : LED blanco
Procesador : ARM Cortex-A8 - 1 GHz
Software : CODESYS HMI
Almacenamiento : 4 GB Flash
Redes : Ethernet 10/100 Mbit – RJ45
Interfaz : RS-232, RS-485, USB
Tensión de alimentación : 24 V DC
Temperatura de funcionamiento : 0°C ... +50°C
Clase de protección : Frontal: IP 66; trasera: IP 20
Panel frontal : Panel frontal de plástico con lámina negra, sellado continuo contra polvo, suciedad y salpicaduras

Características / especificaciones técnicas

• Tipo: Vico 04
• Tamaño / resolución de pantalla: 4,3" (480 x 272), 7" (800 x 480 WVGA), 10,1" (1024 x 600 WSVGA)
• Pantalla táctil: Resistiva analógica de 4 hilos
• Retroiluminación: LED blanco
• Procesador: ARM Cortex-A8 - 1 GHz
• Software: CODESYS HMI
• Almacenamiento: 4 GB Flash
• Redes: Ethernet 10/100 Mbit – RJ45
• Interfaz: RS-232, RS-485, USB
• Tensión de alimentación: 24 V DC
• Temperatura de funcionamiento: 0°C ... +50°C
• Clase de protección: Frontal IP66; Trasera IP20
• Panel frontal: Panel frontal de plástico con lámina negra, sellado continuo contra polvo, suciedad y salpicaduras
