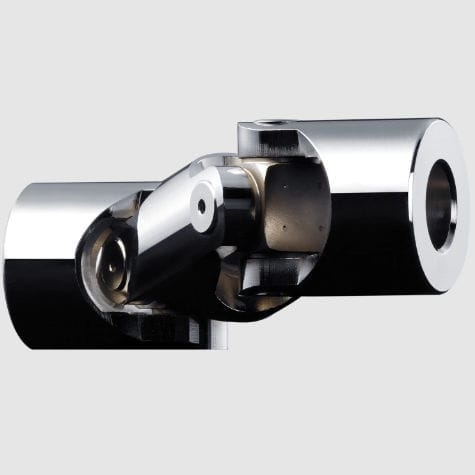

Junta cardán doble G

simplede precisióncon cubo

Nuestras juntas cardan constan de una pieza central articulada y dos cuerpos de cubo, que se conectan entre sí mediante lengüetas. Las cabezas de rótula de las articulaciones de eje de los tipos G y GD se apoyan en cojinetes lisos. Los cojinetes lisos de los tipos de junta de eje G y GD limitan la velocidad máxima admisible a 1000 rpm. El ángulo de flexión máximo de nuestros ejes cardán por rótula es de 45°. Gracias a ese rodamiento, los ejes cardán pueden compensar desplazamientos angulares significativamente mayores en comparación con otros tipos de acoplamientos. Las juntas de doble cardan que tienen dos puntos de apoyo también pueden compensar la desalineación radial. Características junta de eje / eje cardán según DIN 808 versión G: junta de eje simple de precisión con cojinete liso versión GD: junta de eje doble de precisión con cojinete liso ángulo máximo de flexión = 45ángulo máximo de flexión disponible con agujero acabado H7; a petición con chavetero, agujero cuadrado o hexagonal
