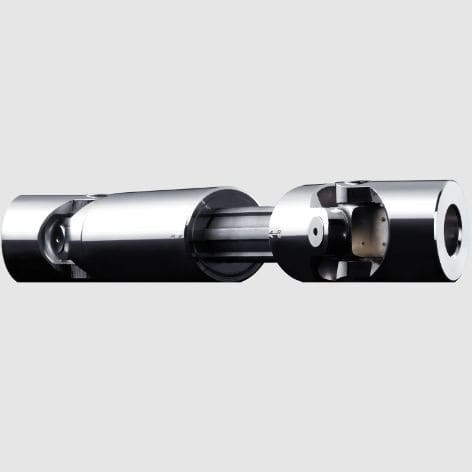

Junta cardán doble GA

con rodamientos de agujas-rodillostelescópica

Las cabezas de rótula se apoyan en cojinetes lisos para la junta de eje GA y en cojinetes de agujas para la junta de eje tipo HA. Los cojinetes lisos de la junta del eje tipo GA limitan la velocidad máxima admisible a 1000 rpm, los cojinetes de agujas de la junta del eje tipo HA limitan la velocidad máxima admisible a 4000 rpm. El ángulo de flexión máximo por rótula es de 45°. Los ejes cardán / las juntas cardan en diseño extensible pueden compensar la desalineación angular y radial, así como la desalineación axial. Características junta de eje / eje cardán según DIN 808 versión GA: junta de eje extraíble doble de precisión con cojinete liso velocidad máxima versión GA = 1000 rpm Versión HA: junta de eje extraíble doble de precisión con cojinete de agujas
