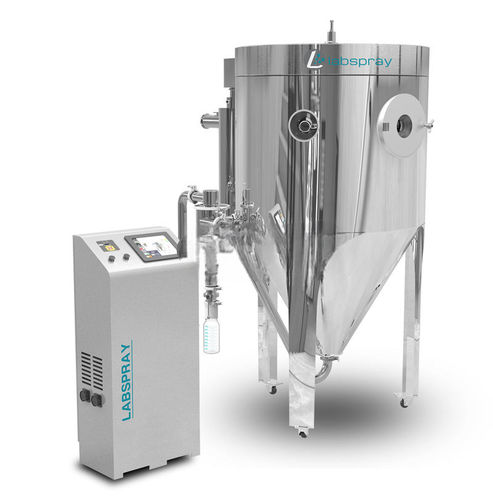

Secador por pulverización SD-05A

de aire calientede laboratoriopara planta piloto

Descripción breve

• Secador piloto por pulverización diseñado para procesamiento en laboratorio y escala piloto de soluciones acuosas, construcción sanitaria en AISI 304.
• Capacidad de proceso: 5 L/h (≈5 kg/h).
• Opciones de atomizador: boquilla bifluida en flujo paralelo estándar u opcional atomizador centrífugo de alta velocidad.
• Filtro de mangas opcional con limpieza por pulsos para tratamiento de gases y recuperación de producto.
• Suministrado con control PLC y pantalla táctil de 10"; compresor de aire silencioso y libre de aceite opcional.

Descripción
El SD-05A es un secador piloto mejorado que ofrece operación de laboratorio flexible y fácil acceso para limpieza e inspección. Soporta atomización co-corriente con boquilla bifluida o atomizador centrífugo opcional. El aire de secado se calienta eléctricamente y se distribuye mediante el distribuidor H-Adv para garantizar un flujo de aire uniforme. La cámara de secado tiene fondo cónico (60°), puerta redonda tipo WD con visor, iluminación interna y mirilla. El equipo se entrega con control PLC y la instrumentación necesaria. Todas las piezas metálicas en contacto con el producto son en acero inoxidable AISI 304 con acabado sanitario.

Materiales de construcción y acabado superficial

• Piezas metálicas en contacto con el producto: acero inoxidable AISI 304.
• Superficies externas y soldaduras: pulidas a Ra < 1.2 µm.
• Soldaduras internas en contacto con producto (cámara, conducto de polvo, ciclón, recipiente de polvo, conducto de gases al filtro de mangas): superficie lisa, Ra máx. 0.8 µm.
• Otras soldaduras internas: lijadas a ras con la chapa base (grano 120).
• Revestimiento de acero inoxidable: AISI 304.

Alcance estándar de suministro

• Bomba de alimentación peristáltica.
• Atomizador de boquilla bifluida en flujo paralelo (estándar).
• Atomizador centrífugo (opcional).
• Ventilador de tiro inducido.
• Calentador eléctrico de aire.
• Distribuidor de aire caliente H-Adv integrado.
• Cámara de secado con fondo cónico.
• Ciclón y frasco colector de 1,5 L.
• Instrumentación de campo y hardware de control (PLC) y repuestos.

Sistema de control

• Armario eléctrico con componentes eléctricos certificados.
• Pantalla táctil capacitiva de 10 pulgadas alta resolución (1024×800).
• Software LF-Control 2.0: monitorización de temperatura y presión, arranque/parada de bomba, curvas de control VFD, registro de datos y alarmas.
• Diseño de liberación rápida para sensores, fuentes y líneas para facilitar el mantenimiento.

Accesorios opcionales

• Compresor de aire silencioso y libre de aceite con filtración multietapa (opcional).
• Sistema de martillo de aire por pulsos para limpieza automática del filtro de mangas.
• Atomizador rotativo centrífugo de alta velocidad (opcional).
• Filtro de mangas para tratamiento de gases y recuperación de producto (con o sin función de pulso).
• Rack de prefiltro de aire en SS304.

Parámetros técnicos
No. | Nombre del ítem | Especificaciones
Básico
1. | Modelo del equipo | SD-05A
2. | Evaporación máxima de agua | 5 L/H (≈5 kg/h)
3. | Bomba peristáltica | 0 ~ 5000 ml/h
4. | Temperatura de entrada del aire | 30 - 300 °C ± 2 °C
5. | Temperatura aire (otra zona) | 30 - 120 °C ± 2 °C
6. | Sensor temp. entrada/salida | Sensor PT-100, control PID inteligente
7. | Estructura de atomización | Diseño de boquilla sin fisuras & opción atomizador rotativo RN-Con modular
8. | Atomizador | Bomba importada bifluida en flujo paralelo (centrífuga opcional)
9. | Distribuidor aire caliente | H-Adv integrado, flujo uniforme, dirección ajustable
10. | Abertura puerta | Puerta redonda WD con visor y aislamiento térmico
11. | Ventilador | Ventilador de alta presión (VFD), 1.5 kW / 220 V
12. | Calentadores eléctricos | 10 kW / 380 V, elementos en acero inoxidable
13. | Flujo de aire seco | Hasta 100 kg/h
14. | Tiempo medio de secado | 1.0 - 1.5 s
15. | Dispositivo de drenaje automático | Aguja automática, frecuencia ajustable 1 - 60 s
16. | Compresor de aire (espec. estándar) | 2.2 kW, 180 L/min, 2 - 6 bar
17. | Capacidad frasco colector | 1.5 L
Control
1. | Armario eléctrico | Acabado HSSP; componentes eléctricos estándar Schneider
2. | Pantalla táctil | 10 pulgadas capacitiva, 1024×800
3. | Software | LF-Control 2.0 con registro, curvas y alarmas
4. | Diseño de liberación rápida | Inserción y tubería rápida para mantenimiento fácil
Otros
1. | Voltaje | AC 380 V, 50 Hz
2. | Potencia nominal | AC 380 V / 16 kW (ejemplo de potencia nominal de planta)
3. | Espacio mínimo requerido (L×W×H) | 1930 mm × 1030 mm × 2010 mm
4. | Peso | 265 kg (peso unidad)

Características / especificaciones técnicas

• Modelo: SD-05A (secador piloto por pulverización).
• Capacidad de proceso: 5 L / ≈5 kg por hora para soluciones acuosas.
• Tipos de atomizador: boquilla bifluida en flujo paralelo estándar; atomizador rotativo centrífugo de alta velocidad opcional (RN-Con modular).
• Calefacción: calentador eléctrico distribuido mediante H-Adv.
• Cámara de secado: fondo cónico (60°), puerta redonda WD, visor y iluminación interna.
• Sistema de recolección: ciclón más frasco colector de 1,5 L; filtro de mangas opcional (con o sin pulso).
• Sistema de aire: ventilador inducido (1.5 kW, VFD); compresor silencioso sin aceite opcional (2.2 kW, 180 L/min, 2-6 bar).
• Control: PLC con pantalla 10" y LF-Control 2.0 (monitorización, control VFD, registro, alarmas).
• Construcción: partes en contacto con el producto en AISI 304; acabado externo Ra < 1.2 µm; soldaduras internas Ra ≤ 0.8 µm.
• Alimentación eléctrica típica: AC 380 V, 50 Hz; ejemplo de potencia nominal: 16 kW.
• Huella mínima: 1930×1030×2010 mm; peso neto aprox. 265 kg.
