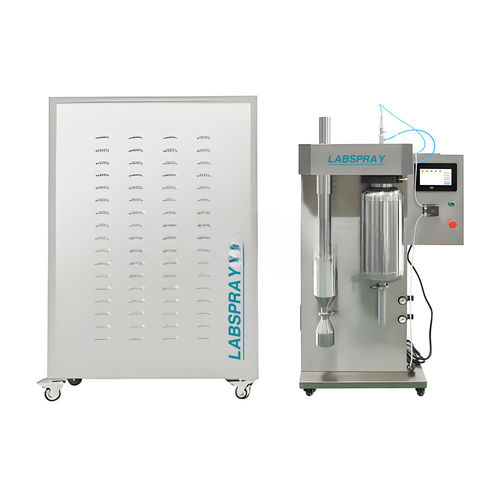

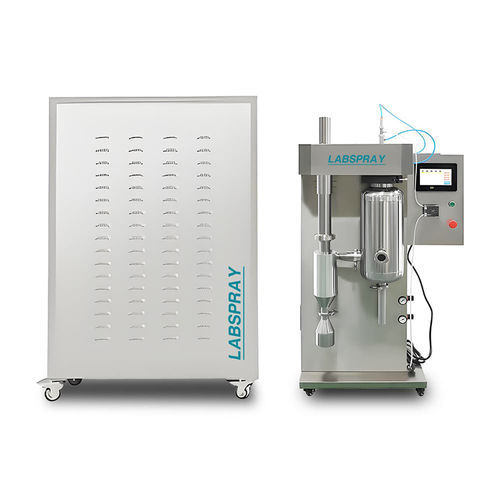

Secador de vacío SD-DW

por pulverizaciónde aire secocontinuo

Descripción del producto
La serie SD-DW es un secador por pulverización de aire seco a baja temperatura diseñado para convertir materias termolábiles y biológicas en polvo, incluyendo microcápsulas de bacteriófagos, proteínas, enzimas, levadura, lactitol, manitol, soluciones modificadas con grafeno, extractos de medicina tradicional y materiales similares.

Principio de funcionamiento
La solución de alimentación se atomiza en finas gotas y se expone a un entorno de aire seco controlado a baja temperatura, lo que permite una rápida evaporación del solvente y la formación de polvo minimizando el impacto térmico sobre los componentes sensibles.

COMPARACIÓN
Método de secado | Liofilizador | Secador por pulverización de aire seco
Mecanismo de secado | Sublimación al vacío | Diferencia de punto de rocío
Entorno de secado | Vacío | Presión atmosférica
Temperatura de secado | < -20ºC | 35ºC-60ºC
Estado de sublimación al vacío | Estado de solución | Estado de atomización de la solución
Área de evaporación | Pequeña | Grande
Eficiencia de secado | Baja, generalmente >24 horas | Alta, generalmente alrededor de 3 segundos
Estado del polvo | Bloque | Pulverizado
Grosor de acumulación | Requerido, generalmente ≤10 mm; capas más gruesas aumentan tiempo y reducen eficiencia | Ninguno
Fenómeno conjuntival | La superficie puede formar costras que dificultan la sublimación | No hay fenómeno conjuntival
Influencia sobre materiales | Tiempo de secado prolongado puede afectar estabilidad biológica | Tiempo corto de secado, impacto relativamente pequeño en la estabilidad biológica

Parámetros de seguridad

• El ruido del equipo a distancia operadora (<1 m) es inferior a 75 dB durante la operación.
• Las partes peligrosas están señalizadas con advertencias claras.
• El diseño cumple las especificaciones de seguridad aplicables para equipos.

Muestra seca (ejemplo)
Fotografías y muestras en polvo producidas por la serie SD-DW muestran polvos finos y libres obtenidos de materias termolábiles tratadas con el método de secado por pulverización de aire seco.

Parámetros básicos

• Caudal de alimentación: 50–2000 ml/h (según modelo).
• Materiales en contacto con el producto: acero inoxidable 316L; partes estructurales no en contacto: acero inoxidable 304.
• El exterior puede limpiarse y desinfectarse con 75% etanol y 0,2% clorhexidina; resistente a desinfectantes aéreos comunes (desinfectantes a base de cloro, formaldehído, ozono, peróxido de hidrógeno, ácido acético).
• Monitoreo y registro de procesos: tiempo, presión, temperatura, caudal, alarmas y ejecución de programas — visualización en línea e impresión posibles.
• La interfaz de supervisión muestra estado del equipo (preparación, operación, parada), programa de proceso, datos operativos (temperatura, presión, volumen de aire), estado de tuberías/válvulas, estado de la bomba de alimentación y apertura/cierre del atomizador.
• Sistema de alimentación: bomba peristáltica (Lange) con tubería de alimentación Lange suministrada.
• Sistema de atomización/secado: atomizador, compresor de aire, válvula reguladora de presión, torre de secado, ventana de observación, etc.
• Rango sensor temperatura entrada: 0–250ºC.
• Rango sensor temperatura escape: 0–150ºC.
• Recuperación de producto: separación ciclónica, recipiente de recolección (316L o vidrio), válvula de recolección.
• Control eléctrico: control PLC (Xinjie) con componentes auxiliares Schneider.
• Incluye colector ciclónico.
• Recolección de polvo de escape: filtro de bolsa resistente a altas temperaturas u otro colector adecuado.
• Equipos de apoyo (si los hay): medidor de punto de rocío (p.ej. Michell), compresor de aire, unidad de circulación de agua fría. Los equipos auxiliares deben ser proporcionados por el comprador cuando se especifique; el sitio de instalación debe proporcionar servicios civiles de agua y electricidad.
• Medidas de diseño para prevenir electricidad estática y evitar la fuga de polvo hacia el entorno.
• Válvula de recolección de descarga: conexión rápida tipo abrazadera.

CONFIGURACIÓN
Nombre | Marca / Material
Torre de secado | SUS316L
Separación ciclónica | SUS316L
Tanque receptor | SUS316L
Colector ciclónico | SUS316L
Atomizador | U.S. spraying system
Compresor de aire | Taiwan Dolphin
Válvula reguladora | Fang Wei
Colector de polvo de escape | Wan Chuang
Colector de bolsas | Li Xiang
Sensores de temperatura (entrada & escape) | Shanghai Jia Min
Fuente de alimentación | Taiwan Mean Well
Sistema auxiliar de control electrónico | Schneider
Sistema de control eléctrico (PLC) | Xinjie
Abrazaderas de conexión | Gui Yong Brand
Relé | Schneider
Pantalla | LG
Soplador | Taiwan Dagang
Bomba peristáltica | Lange
Tubería de alimentación peristáltica | Lange
Núcleo calefactor | Hongde
Sistema de aire seco (dos etapas) | LABSPRAY™
Medidor de punto de rocío (soporte) | Michell
Unidad de circulación de agua fría | Comson
Sistema colector de polvo de escape (modelo) | LABSPRAY™
Funciones automáticas (deshumidificación, conmutación, detector de humedad, protección contra fugas, estabilización de sobretensión, memoria de curva de temperatura) | LABSPRAY™

Características / especificaciones técnicas

• Serie: SD-DW Series (solución de secado por pulverización dry-wind baja temperatura para materiales termolábiles).
• Rango típico de alimentación: 50–2000 ml/h (ajustable según modelo/especificación).
• Materiales en contacto con el producto: acero inoxidable 316L; materiales estructurales: 304 acero inoxidable.
• Recuperación: colector ciclónico más barril o copa de recolección opcional (316L o vidrio).
• Sensores: entrada 0–250ºC, salida 0–150ºC; parámetros del proceso registrados e imprimibles.
• Control: control PLC con componentes auxiliares Schneider y pantalla LG; función de memoria de curva de temperatura disponible.
• Atomización: atomizador U.S. spraying system y compresor dedicado; estado del atomizador y bomba visible en el panel de control.
• Gestión de polvo/escape: filtro de bolsa resistente a altas temperaturas u otro colector especificado; colector de escape y separación ciclónica para recuperación de producto.
• Diseño antiestático y de contención para minimizar la fuga de polvo y el riesgo de electricidad estática.
• Compatibilidad de desinfección: exterior resistente a desinfectantes comunes y compatible con métodos estándar de desinfección de aire.
• Equipos auxiliares de soporte: medidor de punto de rocío, compresor de aire, unidad de circulación de agua fría (según requerido).
• Protecciones eléctricas: protección contra fugas, estabilización de sobretensión, conmutación automática y alarmas de seguridad.
