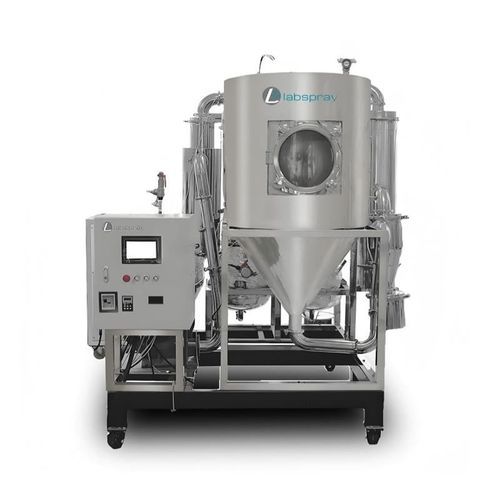

Secador por pulverización LABSPRAY 05 LOOP

continuopara la industria farmacéuticade laboratorio

Resumen del producto
El secador por atomización en circuito inerte (secador de circuito cerrado con nitrógeno) es una solución de secado en ciclo cerrado para suspensiones que contienen disolventes orgánicos como etanol, metanol, acetona, hexano y gasóleo. El sistema utiliza un gas inerte (p. ej. nitrógeno) como medio de secado para mantener bajos niveles de oxígeno, evitar la oxidación y permitir la recuperación de disolventes y gas.

Aplicaciones

• Secado de materiales que contienen disolventes orgánicos o materiales oxidables, inflamables o explosivos.
• Uso frecuente en cerámica de precisión, farmacia, materiales para baterías, polvo de carburo cementado (WC-Fe) y sectores relacionados.

Tipos de materiales
Diseñado para suspensiones basadas en disolventes orgánicos como metanol, etanol, ciclohexano, éter, acetato de propilo y acetona.

Características del secador en circuito inerte

• Circulación cerrada con nitrógeno que reduce el consumo de gas, evita la oxidación y mejora la seguridad experimental.
• Medición de oxígeno de alta precisión que controla automáticamente la alimentación según la concentración de oxígeno.
• Sistema de medición de presión sensible y alivio automático de presión para mantener una presión interna segura.
• Sistema de filtración que minimiza la pérdida de producto tras el secado.
• Condensación multicapa de solventes para mejorar la recuperación.
• Múltiples sensores de temperatura adecuados para materiales sensibles al calor.
• Ventilador de frecuencia variable que controla los caudales de aire para reducir la pérdida de partículas finas.
• Calefacción en camisa de tuberías para reducir pérdidas térmicas y mejorar la precisión del control de temperatura.
• Separadores en vórtice de la torre desmontables para facilitar la limpieza y el mantenimiento.
• Pantalla táctil LCD de 10 pulgadas con memoria de curva de temperatura para monitorización en tiempo real; construcción en acero inoxidable.
• Generador de nitrógeno opcional integrado para reducir la dependencia de cilindros de gas.

Presentación de componentes

• Sistema de control electrónico: controlador, pantalla táctil, módulos, inversor, SSR, sensores de temperatura — cerebro de la máquina para control preciso y estable.
• Sistema de alimentación: tanque de dosificación, tanque de disolvente, bomba peristáltica y tuberías de alimentación para agitar y bombear la lechada al atomizador.
• Sistema de atomización: atomizador centrífugo, voluta, sensor de temperatura de salida, válvula reguladora de presión y manómetro — genera gotas finas para secado instantáneo.
• Sistema de secado: torre de secado, manómetro interno, mirilla, tuberías de entrada/salida e filtro de entrada — el disolvente se evapora y los sólidos se recogen en forma de polvo.
• Sistema de recuperación de producto: separador ciclónico, depósito de recogida ciclónico, filtro de mangas y vibrador por impulsos — recogida por etapas para partículas grandes y finas.
• Sistema de condensación: unidad frigorífica, condensador, bomba de circulación y tuberías — condensa el gas húmedo con disolvente para su recuperación; el gas enfriado vuelve al circuito.
• Sistema de circulación de gas: filtros, ventilador extracto, calentador y sensor de temperatura de entrada — hace circular el medio de secado a través del condensador, calentador, torre y filtros para su reutilización.
• Sistema de seguridad inteligente: analizador de oxígeno, válvula de entrada de nitrógeno, válvula de ventilación, válvula de seguridad y manómetros/diferenciales — control automático del contenido de oxígeno, aporte de nitrógeno y alivio de presión.

Diseño a prueba de explosiones y seguridad

• Protección en tres niveles:
• Nivel 1 (básico): gas inerte (nitrógeno) como medio de secado; la circulación cerrada mantiene el oxígeno por debajo del umbral de seguridad (sistema operativo cuando O2 ≲ 2%).
• Nivel 2 (mecánico): manómetros y válvula de seguridad; si la presión de la torre excede el punto de ajuste (p. ej. > 4000 Pa) se abre la válvula de seguridad; si O2 > 2% el sistema ventila y rellena con nitrógeno.
• Nivel 3 (final): disco de ruptura a prueba de explosiones en la parte superior de la torre que se abre ante sobrepresión anómala para proteger el sistema.

Resumen de parámetros

• Tipo de producto: Secador por atomización en circuito cerrado con nitrógeno
• Modelo: LABSPRAY 05 LOOP
• Capacidad de procesamiento: 5 L/h
• Cantidad mínima de alimentación: 100 mL
• Diámetro de la cámara de secado: φ900 mm
• Estructura de atomización: Sistema de atomización centrífuga
• Sistema de control electrónico: I+D independiente
• Temperatura máxima de entrada de aire: ~250 °C (ajustable)
• Condición de aire caliente: aire inducido
• Potencia del calentador: 10 kW
• Rango del medidor de oxígeno: 0–25%
• Presión de la tubería: 3000 Pa – 5000 Pa
• Potencia total de la máquina: 32 kW
• Espacio en planta (L×W×H): 10005 × 4000 × 3510 mm
• Alimentación eléctrica: 3P 380V / 50Hz
• Descripción breve: 1) Cámara de pulverización, separador ciclónico, botellas de recogida de producto y residuos en acero inoxidable. 2) Carcasa en SUS304. 3) Filtro de mangas opcional para mejorar la tasa de recuperación. Dimensiones adaptables según requisitos del sitio.
