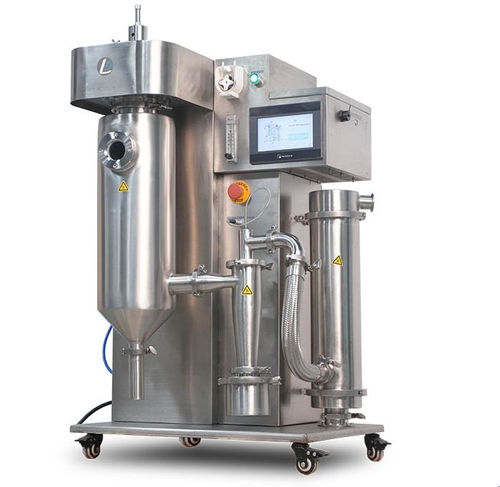

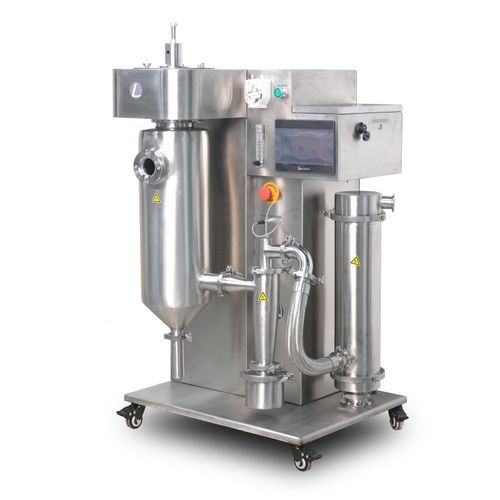

Minisecador por pulverización SD-18A PRO

para la industria agroalimentariapara la industria farmacéuticapara la industria química

Descripción del producto
El SD-18A PRO es un mini secador por atomización modular con bucle inerte, diseñado para transformar soluciones acuosas y soluciones de solventes orgánicos en polvo. Se puede adquirir en versión básica y ampliar posteriormente con un módulo desmontable de circuito cerrado con gas inerte. El equipo incorpora recuperación de solventes y un sistema de monitorización de oxígeno para el procesamiento seguro de solventes inflamables.

Diseño del módulo — puntos clave

• El módulo de circuito cerrado (bucle inerte) está disponible como opción separada y actualizable.
• Diseño de liberación rápida que permite conectar/desconectar el módulo cerrado con rapidez.
• Puede funcionar como unidad de sobremesa o instalada en el suelo.
• Compatible con suministro de nitrógeno desde generador o botella para operación inerte.
• Basado en la plataforma SD-18A con configuración probada.

Configuración principal (módulo inerte)

• Doble condensador en dos etapas para enfriamiento y recuperación de solventes.
• Conexión a agua de red o enfriador de recirculación externo según demanda.
• Monitorización avanzada de oxígeno para asegurar condiciones inertes seguras.
• Sistema de filtro de mangas con cámara completamente en acero inoxidable y cartucho filtrante reemplazable de alta calidad (Donaldson).

Diseño meticuloso y estable

• Estructura mecánica diseñada para durabilidad y precisión.
• Construcción íntegra en acero inoxidable para las partes en contacto con el producto y la cámara.
• Atomizador bifluido U.S. Spray de alta precisión (boquilla estándar SS316) para atomización constante.
• Intervalo antiobstrucción ajustable para evitar el taponamiento de la boquilla.
• Componentes eléctricos y ventilador importados; control por conversión de frecuencia para el suministro de aire.
• Control PLC Siemens y componentes eléctricos Schneider para operación y protección robustas.
• Pantalla táctil LCD a color con registro de datos y exportación por USB.
• Fabricado bajo normas ISO 9001 e ISO 14001.

Atomizador bifluido U.S. Spray

• Boquilla de mezcla externa que proporciona atomización fina y precisa.
• Control independiente de las corrientes de aire y líquido para manejar líquidos viscosos y suspensiones.
• Boquilla montada en el centro superior del distribuidor de aire, pulverizando hacia abajo en la cámara de secado.

Sistema de suministro de aire

• Soplador importado de media presión con estructura interna tipo rotor.
• Control por conversor de frecuencia para ajuste continuo del caudal de aire según los requisitos del proceso.

Aplicaciones

• Adecuado para secar solventes orgánicos inflamables y soluciones/suspensiones acuosas en polvos: farmacéutica, colorantes, pigmentos, ingredientes alimentarios, productos lácteos/huevo, materiales sensibles al calor, polímeros/resinas, cerámica, fragancias, detergentes, adhesivos, etc.
• Permite la conversión directa de emulsiones y suspensiones en polvos micronizados sin filtración, concentración o molienda previas.

ESPECIFICACIONES
Modelo: SD-18A PRO (actualización de SD-500/SD-501)
Capacidad máxima evaporador: 2000 ml/h
Caudal de bomba: 50–2000 ml/h (ajustable)
Sistema de control: PLC Siemens; pantalla táctil color 7" (Taiwán); visualización/control de temperatura entrada/salida, conversión de frecuencia, frecuencia de desbloqueo de boquilla; registro de datos, exportación y análisis de curvas; alarmas y protección contra sobrecarga
Temperatura aire entrada: 30–250 °C (precisión ±0,5 °C)
Temperatura aire salida: 30–100 °C (precisión ±0,5 °C)
Caudal aire de secado: controlado por inversor, 0–70 m3/h (ajustable)
Sensores de temperatura: PT-100 para entrada y salida
Sistema de pulverización: atomizador bifluido U.S. Spray (0,7 mm estándar); 0,4 mm y 1,5 mm opcionales
Tamaño de partícula: 1–25 μm
Tiempo medio de secado: 0,8–1,5 s
Dispositivo antiobstrucción: función automática de desbloqueo (0–60 s ajustable) y desbloqueo manual
Detección de oxígeno: asegura que la concentración de oxígeno esté por debajo del umbral establecido (p. ej. <3%) antes del aporte; rango 0–100% (precisión 0,1)
Rango de detección de presión: 0–100 kPa
Módulo a prueba de explosiones: alivio automático de presión al superar el valor preestablecido (por defecto >3 kPa)
Película anti-explosión: automática
Componentes eléctricos estándar: Schneider
Conexiones de liberación rápida: sensor de temperatura, tubería de aire y alimentación eléctrica
Tamaño cámara de secado: D 204 mm, H 640 mm
Tamaño filtro de mangas: D 133 mm, H 550 mm
Tamaño condensador: D 159 mm × H 830 mm × 2 (condensador doble)
Diámetro tubo de escape: 51 mm
Alimentación: AC 220 V, 50–60 Hz
Potencia de calefacción: 3,0 kW (resistencia en acero inoxidable especial 2520)
Material: cuerpo íntegro en acero inoxidable
Peso: 140 kg
Dimensiones (H×W×D): 1000 mm × 1005 mm × 1205 mm

MARCAS DE LOS PRINCIPALES COMPONENTES

• Boquilla: U.S. Spray System, SS316
• PLC: Siemens S7-series
• Pantalla táctil: Taiwán (fabricante de la pantalla)
• Motor / inversor ventilador: Taiwan Delta
• Contactor AC, relés, interruptor de aire, botones: Schneider
• Relé de estado sólido: TWITEC
• Rotámetro: Dwyer (U.S.)

Especificaciones técnicas

• Modelo: SD-18A PRO
• Capacidad máxima evaporador: 2000 ml/h
• Caudal de alimentación: 50–2000 ml/h (ajustable)
• Rango temp. entrada: 30–250 °C (±0,5 °C)
• Rango temp. salida: 30–100 °C (±0,5 °C)
• Caudal de aire: 0–70 m3/h (control inversor)
• Atomizador: boquilla bifluido U.S. (0,7 mm estándar)
• Tamaño de partícula: 1–25 μm
• Control: PLC Siemens + pantalla táctil 7", registro de datos y exportación USB
• Seguridad: monitor de oxígeno, detección de presión, alivio automático de presión
• Alimentación: AC 220 V, calefacción 3,0 kW
• Construcción: cuerpo totalmente en acero inoxidable
• Peso/Dimensiones: 140 kg; 1000×1005×1205 mm
