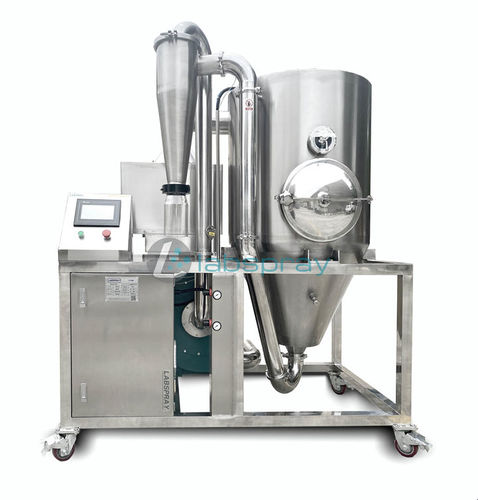

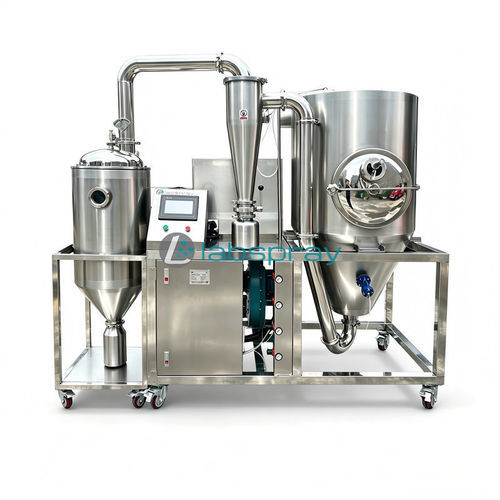

Secador por pulverización SD-P5

de aire calientede airecon intercambiador de calor

Descripción breve
El secador por atomización SD-P5 es un equipo de secado adecuado para materiales líquidos con bajo punto de ebullición y alta viscosidad. Mejorado a partir de diseños nacionales e internacionales, seca rápidamente el líquido atomizado en polvo terminado, separado por ciclón y evacuado por ventilador de tiro inducido.

Principio de funcionamiento
El aire frío se filtra, calienta y entra por el distribuidor de aire superior; el aire caliente desciende en espiral por la torre de pulverización. El líquido se bombea al atomizador centrífugo en la parte superior de la torre y se desgarra en finas gotas. Las gotas y el aire caliente realizan un intercambio térmico rápido en contacto paralelo: la humedad se vaporiza y el material se seca en segundos. El producto se recoge mediante separación ciclónica y los gases de escape se extraen por un ventilador de tiro inducido.

Características

• Tiempo de secado muy corto (tiempo de residencia del material alrededor de 5 segundos), preservando los ingredientes activos.
• Torre de pulverización de gran diámetro adaptable a varios materiales; temperatura de aire de entrada ajustable para un amplio rango de trabajo.
• Configuración de equipo completa para cumplir con los requisitos de producción.
• Funcionamiento sencillo y gran adaptabilidad; no se requiere operador especializado.
• Distribuidor de entrada de aire en espiral propietario para asegurar un volumen de aire uniforme alrededor de la torre y minimizar el pegado en paredes.
• Puerta de limpieza sellada conveniente en el cuerpo de la torre para limpieza total y reducción de adherencias.
• Interior de la torre pulido espejo (sin ángulos muertos) para evitar adherencias y facilitar la limpieza.
• Temperatura de aire de entrada controlable para satisfacer los procesos de secado del material.
• Todas las tuberías y ciclones equipados con puertos de limpieza de apertura rápida.
• Diseño de calentador eléctrico de tubo en U para reducir el agrietamiento de soldaduras por expansión térmica; aletas de aleación de aluminio para mejorar la transferencia de calor y la eficiencia.

Aplicación
Adecuado para secar materiales líquidos con bajo punto de ebullición y alta viscosidad para producir polvo o gránulos sin dañar los ingredientes activos.

Configuración (tabla resumen)
NO. | Nombre del elemento | Especificaciones | Material | Cant. | Observación
1 | Sistema de alimentación - Bomba peristáltica | P=0.55KW | — | 1 pc | Bomba para suministro

Sistema de aire caliente:
1 | Filtro de aire | Filtro primario | Marco SUS304 | 1 set | Filtro primario
2 | Filtro de aire | Filtro efecto medio | Marco SUS304 | 1 set | Filtro medio
3 | Calefacción eléctrica | P=18kw | SUS304 | 1 set | Calentador en U, aletas de aluminio
4 | Conducto de aire caliente | — | SUS304 δ1.5 | 1 set | Con aislamiento, acabado mate

Sistema de torre de secado:
1 | Torre principal | Diámetro φ0.8m | SUS304 δ2.0 | 1 set | Interior pulido espejo, exterior mate
2 | Distribuidor de aire caliente ajustable | — | SUS304 δ2.0 | 1 set | Acabado espejo
3 | Vórtice de entrada espiral variable | — | SUS304 δ3.0 | 1 set | Acabado espejo
4 | Atomizador centrífugo eléctrico de alta velocidad | 1-5 (velocidad) | SUS304 / aleación | 1 set | P=0.75kw control de frecuencia

Sistema de recepción:
1 | Separador ciclónico primario | LT-280 | SUS304 δ2.0 | 1 pc | Cono largo, apertura rápida
2 | Cubeta receptora | — | Plástico transparente | 1 pc | Recipiente de recolección
3 | Ventilador de tiro inducido | 9-19-4A | Q235A | 1 set | P=2.2kw

Sistema de control:
Armario de control SUS304 con pantalla táctil a color. Funciones: visualización y control automático de la temperatura de entrada; visualización de temperatura de salida; control de cantidad de alimentación; visualización dinámica del proceso.

Especificaciones técnicas

• Capacidad de evaporación de agua: 5 Kg/h
• Potencia de calefacción eléctrica: 18 kW
• Temperatura de aire de entrada: 30 ~ 250 °C (ajustable según material)
• Temperatura de salida: 60 ~ 90 °C (ajustable según material)
• Control: pantalla táctil a color con control por inversor; precisión de la temperatura de calefacción ±1 °C
• Alto grado de automatización
• Peso (neto): 300 kg
• Tamaño total (L × W × H): 1300 × 1100 × 2000 mm
• Potencia instalada total (indicativa en la configuración): 23 kW (alimentación: 3 fases 380V/50Hz)
• Tamaño de embalaje: 1900 × 1300 × 2100 mm; Peso bruto (embalado): 400 kg
